路桥工程拌和站平面布置示意CAD图纸(供热管线)

1:拌和站位占地总面积 1.4万m2, 生产区面积11875m2,生活区面积2105m2;   2:本站设两台新型自动化90型搅拌机,设计混凝土生产能力180m3/h。   3:料仓顶彩钢板面积2695m2,活动板房面积756m2。   4:供水采取深水井供应,生活用水经消毒处理,设置供水房。   5:砂、碎石料场隔墙及围墙采用M10水泥砂浆砌筑水泥砖37cm厚,地面以上高度为1.8m,每隔6m设置钢筋砼柱,柱底面与地面预埋钢板(300╳300╳10mm)焊接,隔墙高1.8m,37cm厚。   6:各类上水、电缆、供热管线埋地要在硬化前埋入;   7:场区四周排水沟采用矩形排水沟,底宽0.3m、深0.3m,砂浆抹面;道路和堆料场设向外2%坡度,以主干道为界分别向南北排水;场区内排水沟地面硬化前预留矩形水沟,底宽20cm,深度20cm,壁厚0.24m,铺底为C20砼,厚度为0.1m,顶部覆盖透水盖板。过路处Φ20铸铁管使车辆通过。   共3张CAD图纸

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

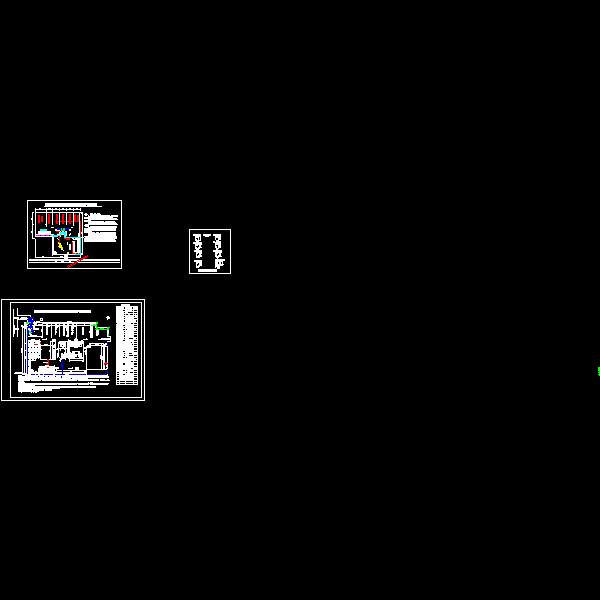

  • 路桥工程拌和站平面布置示意CAD图纸(供热管线) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
