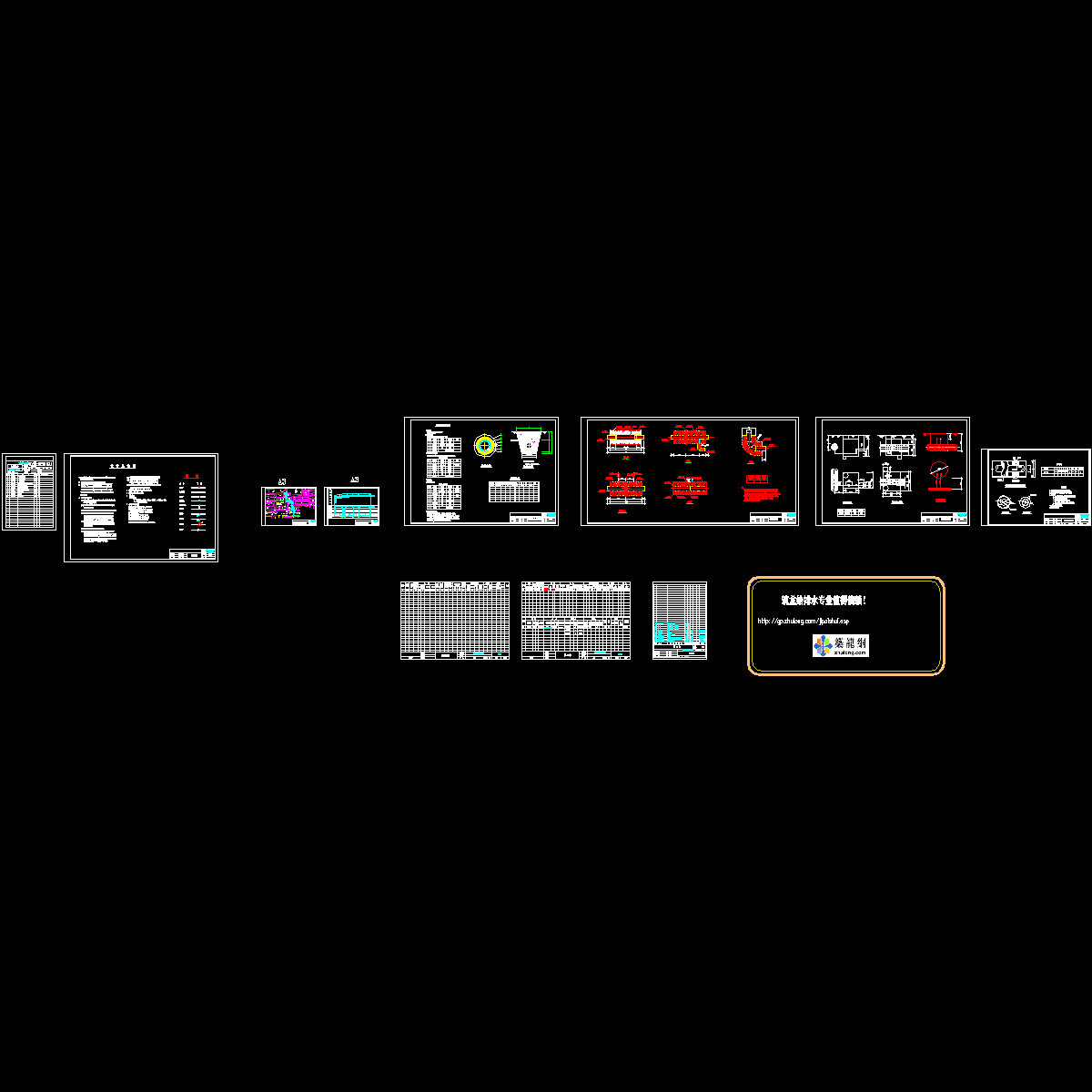

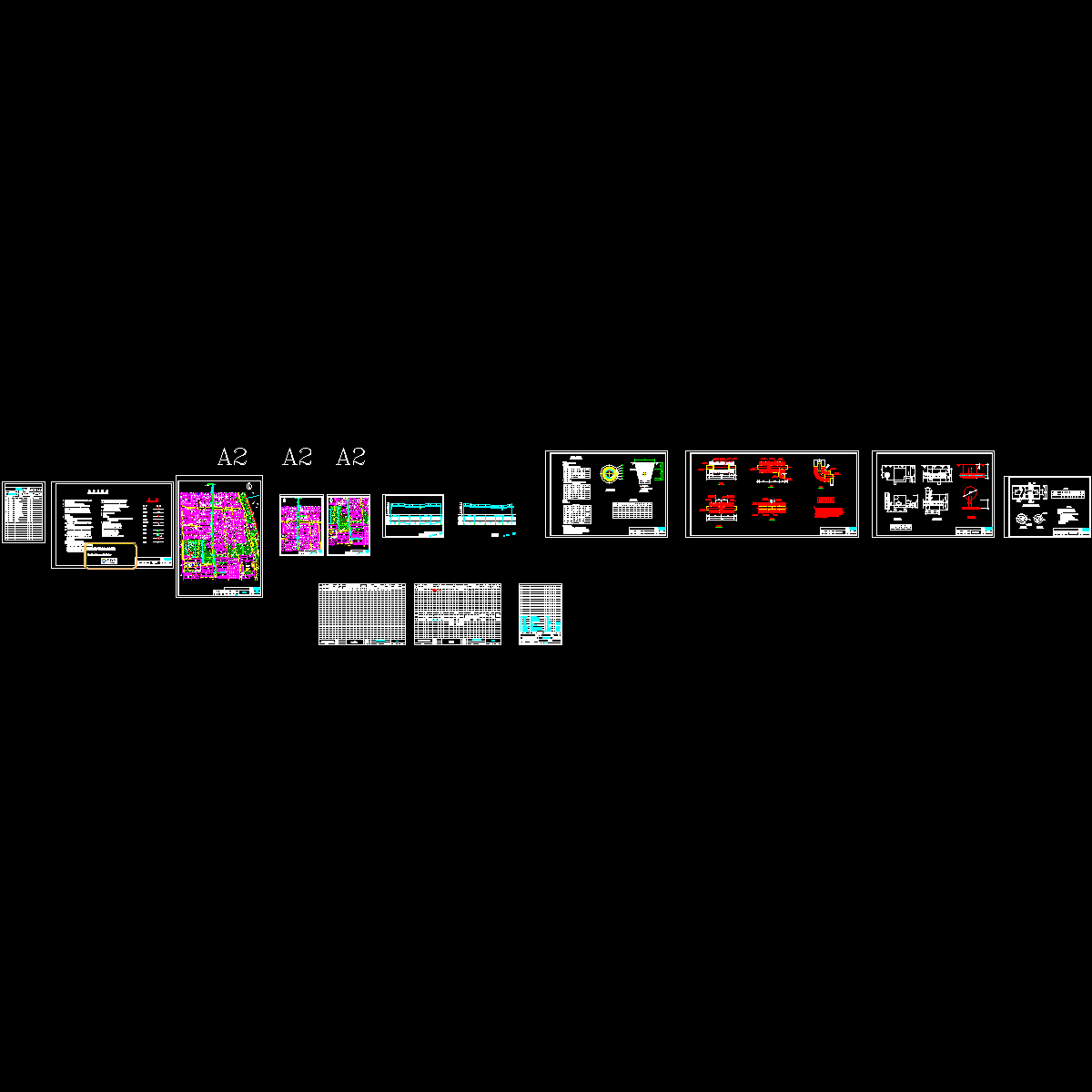

城市换热站蒸汽管线工程CAD施工图纸.dwg

附件详情 该项目为某市法院换热站蒸汽管线工程项目，蒸汽设计参数为0.98MPa；250°C 蒸汽接自胜利路原蒸汽主管道。该项目管道敷设采用钢套钢直埋敷设方式.保温详见保温详图.热力管道大于或等于DN250的采用螺旋焊缝钢管,小于DN250的采用无缝钢管.弯头采用R=1.5D热压弯头,管道变径采用底平偏心异径接头,管道连接除 阀门法兰连接外其余均采用焊接,焊条选用E4303,焊条直径?3.2-4.0,管道 管件的焊接要求见GB50236-98<<现场设备及工业管道焊接工程施工及验收 规范>>的规定.钢套钢直埋敷设设计说明:工作钢管焊接完成必须做100%X射线三级探伤检验,合格后方可进行接头处的保温及外套管的焊接和防腐处理;直埋保温管接头施工之前必须拆除保温管内防腐装置和管道运输用部件....
