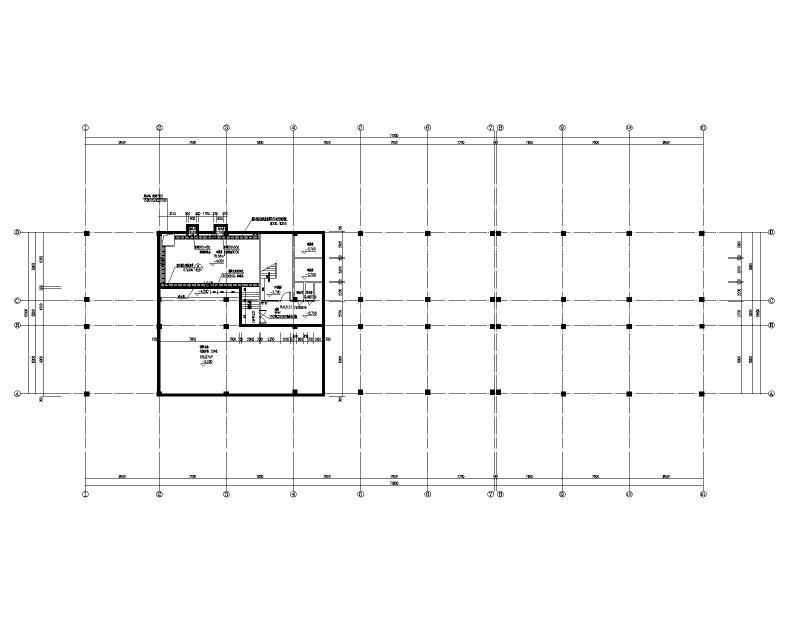

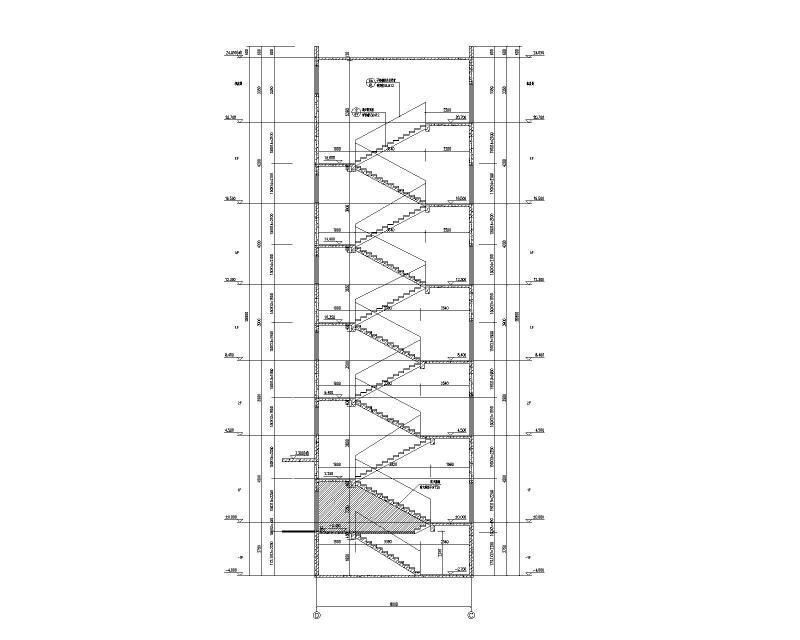

多层残疾人康复中心建筑施工大样图平面图及剖面图,立面图

该附件为 多层残疾人康复中心 建筑施工图 2020 ，图纸资料丰富。

本项目总建筑设计面积：7037.24平方米，其中，残疾人康复中心大楼：6385.24平方米，厨房：266.96平方米，消防水池、水泵房：375.94平方米。

该项目除钢筋混凝土墙体外，外围护墙一律为200mm厚加气混凝土砌块。建筑物内墙除注明外均采用200厚加气混凝土砌块。

厨房、卫生间、电梯井道、电井、水井、送排风井、烟井以及女儿墙堵体材料为实心标准砖墙体。消防水池、水泵房墙体为钢筋混凝土墙体。

在室内地坪标高为+0.000以下-0.050米处设防潮层，做法为20厚1：2水泥砂浆。(加3%-5%)防水剂。

墙垛除特别注明外，门窗垛尺寸为100mm。
