残疾人康复中心建设项目幕墙平面图及大样图,立面图

幕墙面板材料：玻璃幕墙

玻璃幕墙：半隐框

建筑类别：医疗

图纸设计深度：施工图

民用建筑设计使用年限：25年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

结构安全等级：二级

抗震设防烈度：7度抗震

风压：0.3kN/平方米

雪压：0.3kN/平方米

参考图纸：17张

设计年代：近代

该项目建筑结构为框架结构,工程内容：玻璃幕墙(129.37平方米)，使用年限：本建筑幕墙的设计使用年限25年.基础荷载资料：基本风压值W =0.30KN/m ，基本雪压0.3KN/m .地面粗糙度类别：B类，抗震烈度：7度。该项目幕墙采用65系列竖明横隐系列型材（颜色深灰色）。幕墙玻璃为6Low-E+12A+6mm钢化中空玻璃.

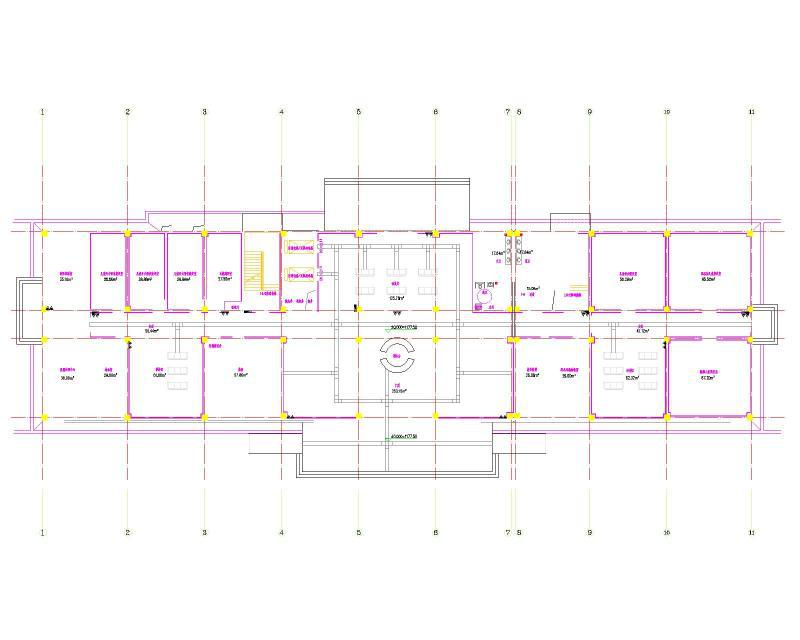

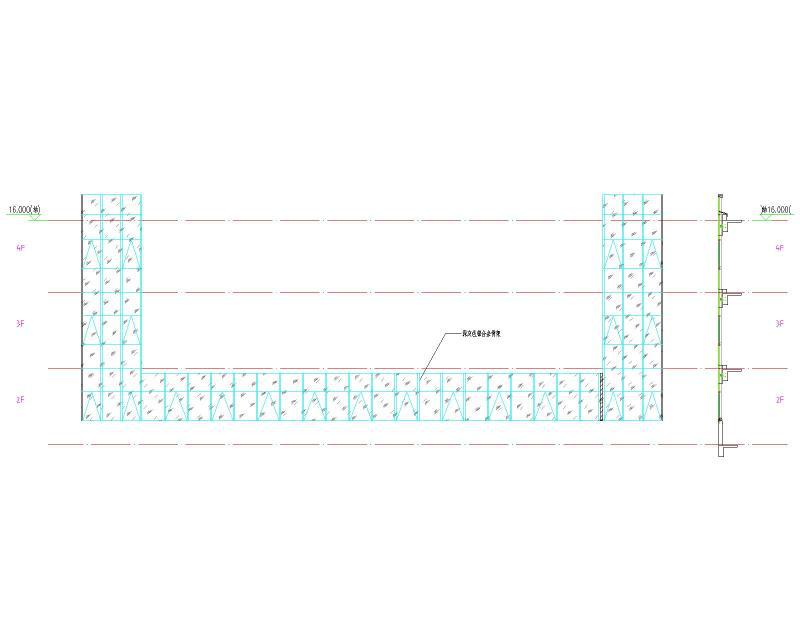

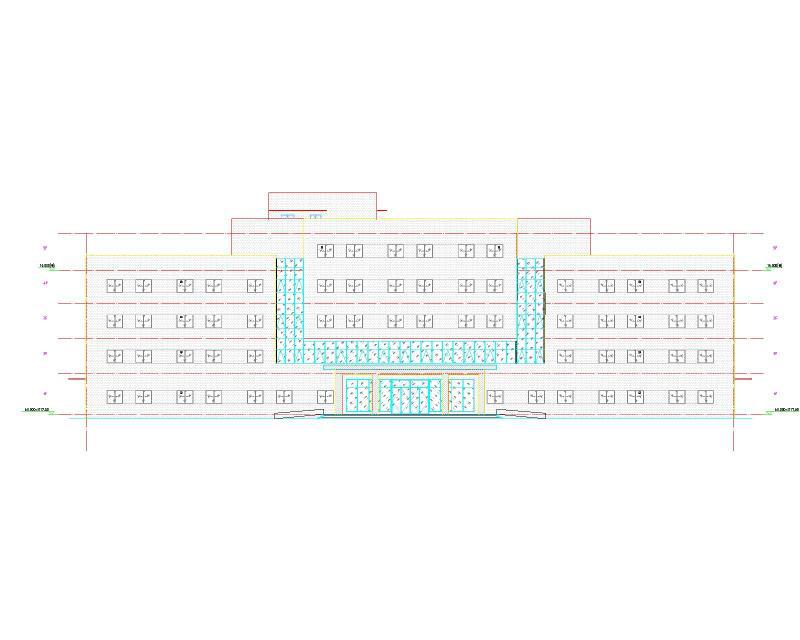

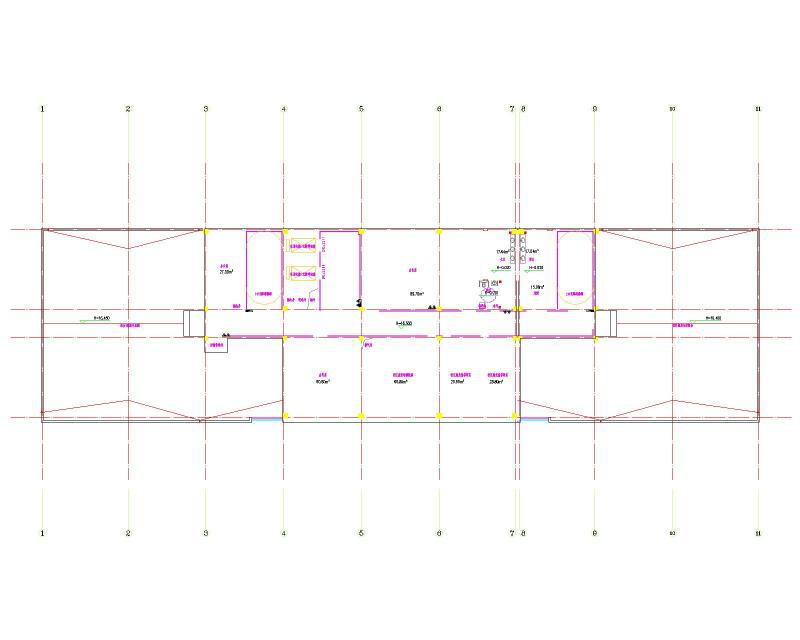

包含：资料目录，设计说明（1~3），康复中心大楼立面图，康复中心大楼1~5层平面图，大样图，幕墙 节点图 ，型 材 表 ，等17张。
