异形柱框架剪力墙结构养老院结施平面布置图及大样图

  • 建筑类别:住宅,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:17张
  • 设计年代:近代
该附件为: 5层异形柱框架剪力墙结构养老院结施 共17p,格式为CAD,。
一、项目概要:
  • 该项目建筑设计结构形式为异形柱框架-剪力墙结构.为养老院,总层数为5层,结构高度为20.1米(室外至主要屋面板板顶)。地基基础设计等级丙级,该项目正常使用年限为50年,基本风压:0.30KN/平方米,基本雪压:0.20KN/平方米,地面粗糙度类别为:B类,抗震设防烈度为6度,主要结构安全等级为二级,地基基础设计等级为丙级。
  • 包含:资料目录,结构设计总说明(一),结构设计总说明(二),养老院桩基说明,基础平面布置图,基础顶~5.300m框架柱、墙平面布置图及配筋图,5.300m~屋顶层框架柱、墙平面布置图及配筋图,-0.100m现浇梁平面布置及配筋图,-0.100m现浇板平面布置及配筋图,5.300m现浇梁平面布置及配筋图,5.300m现浇板平面布置及配筋图 等共17张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

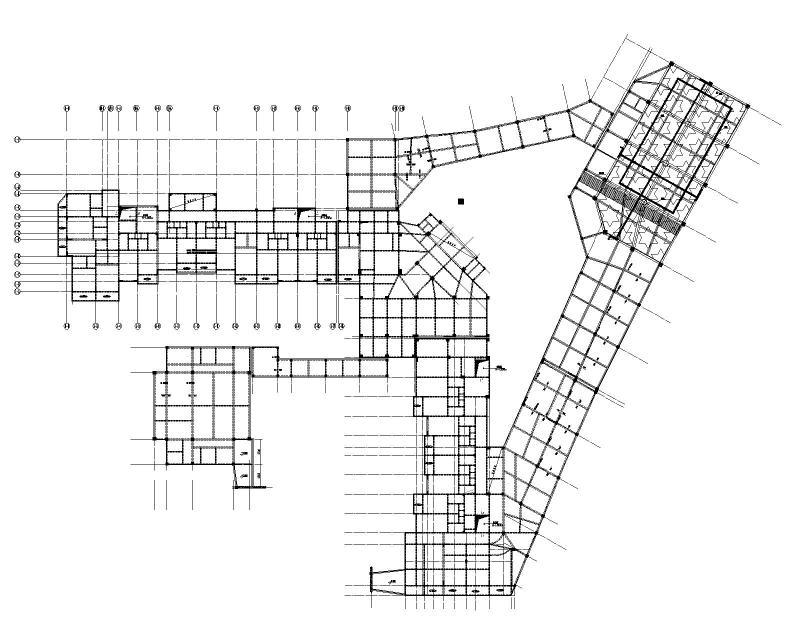

  • 现浇板及配筋图
    现浇板及配筋图

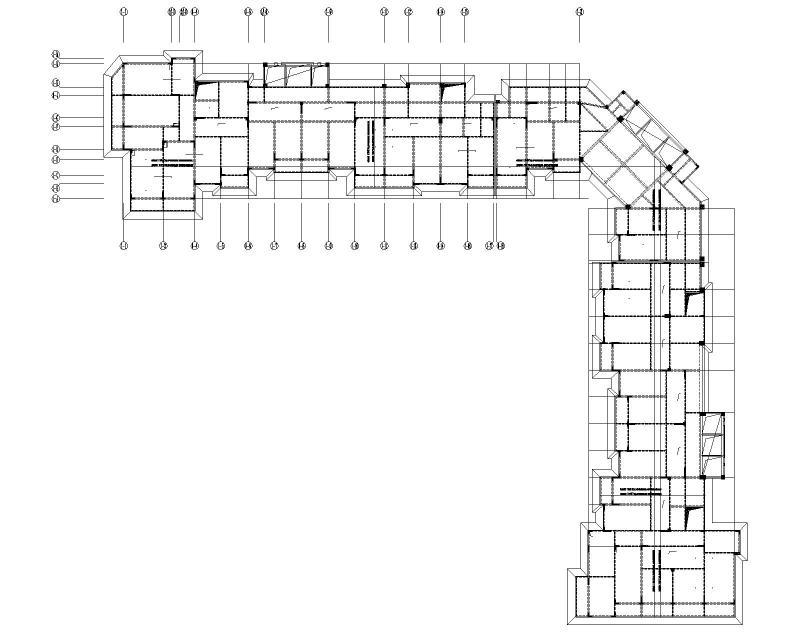

  • 8.93~16.15现浇梁及配筋图
    8.93~16.15现浇梁及配筋图

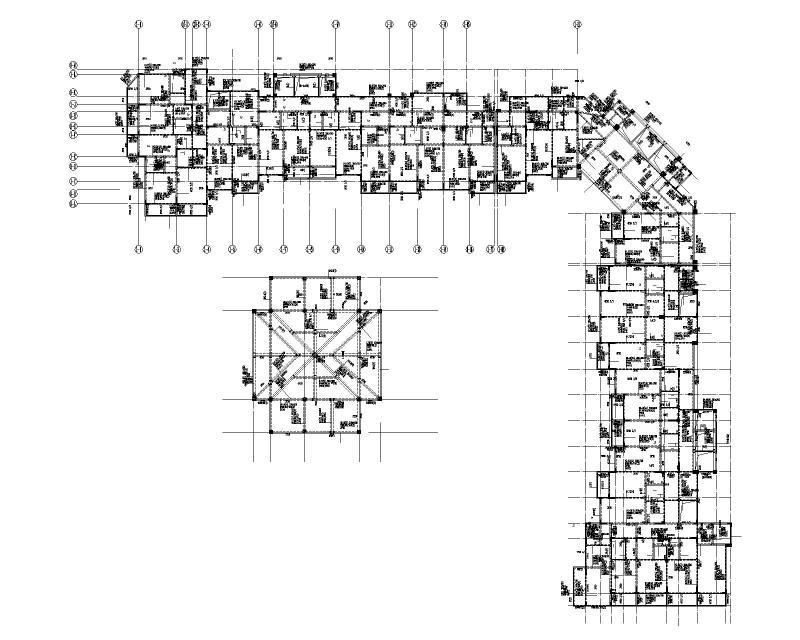

  • 19.75现浇板平面及配筋图
    19.75现浇板平面及配筋图

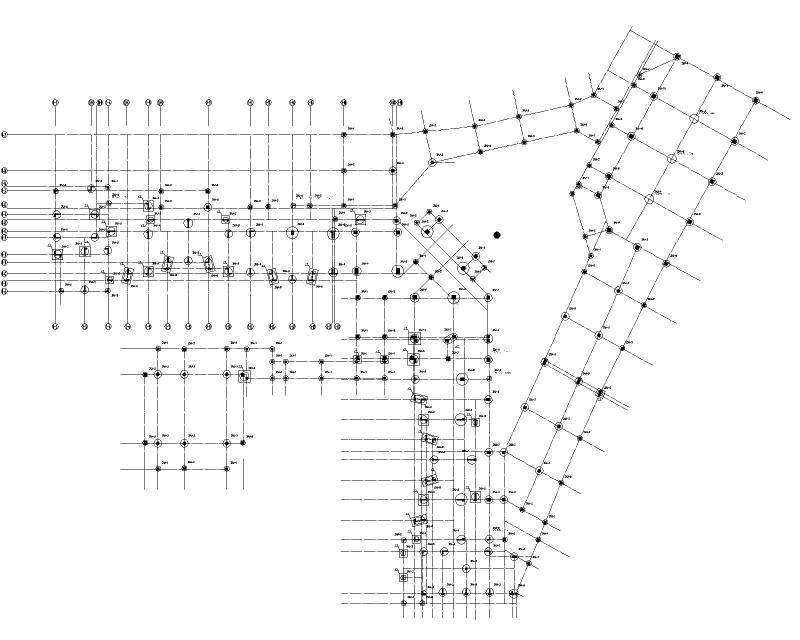

  • 基础平面布置图
    基础平面布置图

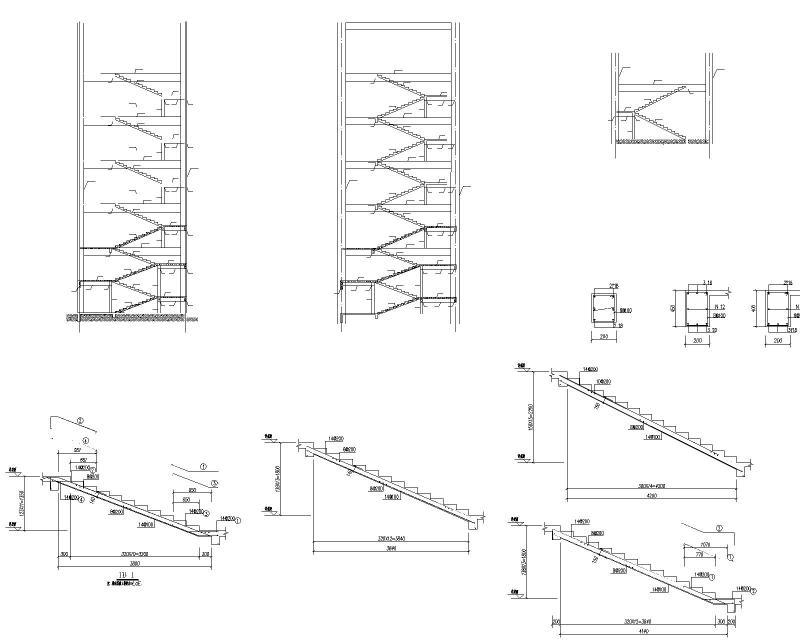

  • 楼梯及剖面大样图
    楼梯及剖面大样图
  • 现浇板平面布置及配筋图
    现浇板平面布置及配筋图
以上是部分截图,请下载附件后查看完整高清内容
