10层养老院改扩建工程地热辐射采暖系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:采暖,冷热源
  • 冷热源:市政热网
  • 水系统:双管制,异程式
  • 项目所在地:辽宁

附件详情

一、项目概要:
该项目为养老院改扩建工程。建筑层数:地上十层,建筑高度:34.12m...
二、冷热源:
由换热站提供。换热站所提供的热媒参数为:供水温度为60°C,回水温度50°C...
三、采暖系统:
1.该项目采用热水机械循环连续供暖形式。
2.设计系统竖向为垂直双管异程系统。
3.该项目采暖系统设分户热计量、分室温度调节装置...

图纸共19张。


采暖干线平面图

干管采暖系统图

立管采暖系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地热采暖施工 - 1

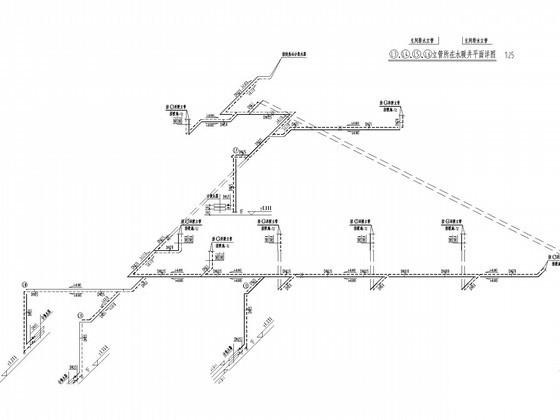

    地热采暖施工 - 1
  • 地热采暖施工 - 2

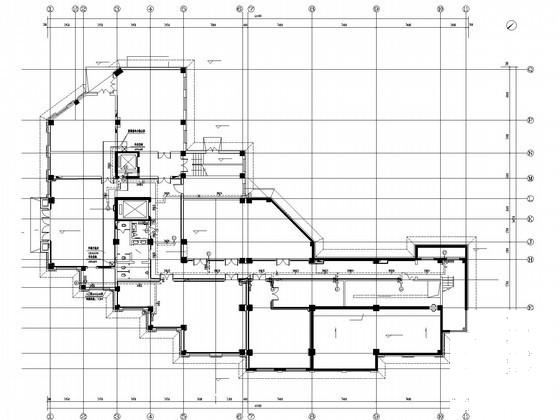

    地热采暖施工 - 2
  • 地热采暖施工 - 3

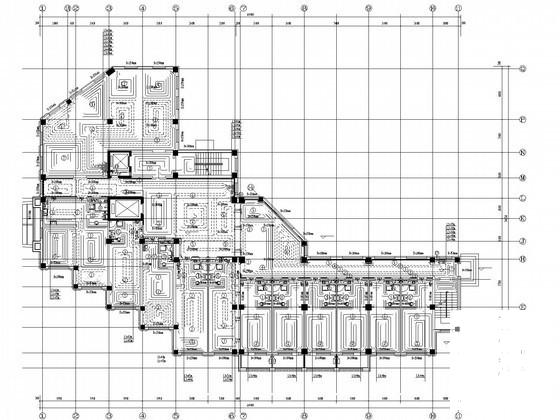

    地热采暖施工 - 3
  • 地热采暖施工 - 4

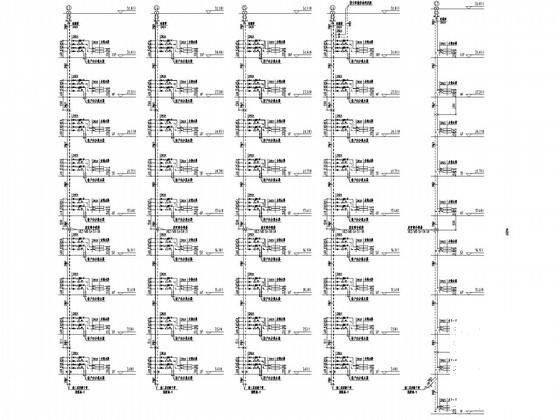

    地热采暖施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
