立交停车场项目暖通施工图纸平面布置图
-
设计详细说明：有
-
建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省立交停车场项目
暖通施工图
，该资料为该停车楼的机械排烟，及厕所，地下消防泵房排风通风设计，地上8层，建筑高度为19.7m,地下消防泵房面积：172.49平方米，公厕建筑面积为96平方米，停车楼建筑面积为373.29平方米，为新建多层公共建筑。
设计范围：
1、停车楼防排烟系统设计；
2、消防泵房排风与通风系统设计；
3、公共厕所排风系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
公厕暖通平面布置图 -

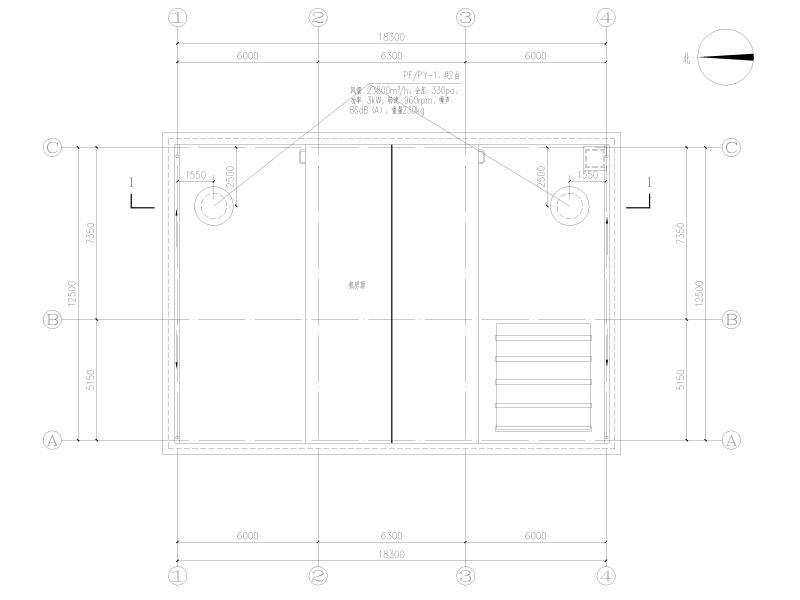

停车楼屋顶层暖通平面布置图 -

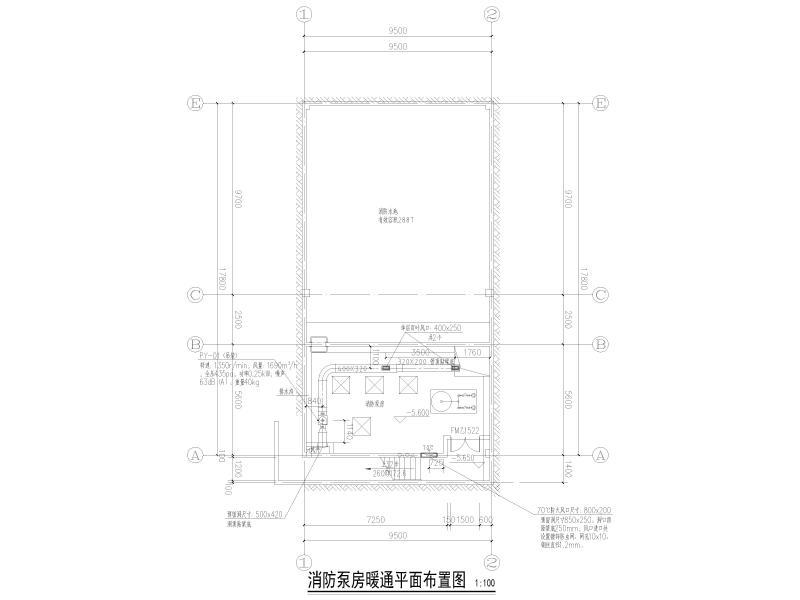

消防泵房暖通平面布置图
以上是部分截图，请下载附件后查看完整高清内容
