10万吨粮食储备仓容给排水施工大样图平面图及系统图

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：多层建筑
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统
供水方式：市政供水
消火栓用水量室外(L/S)：15

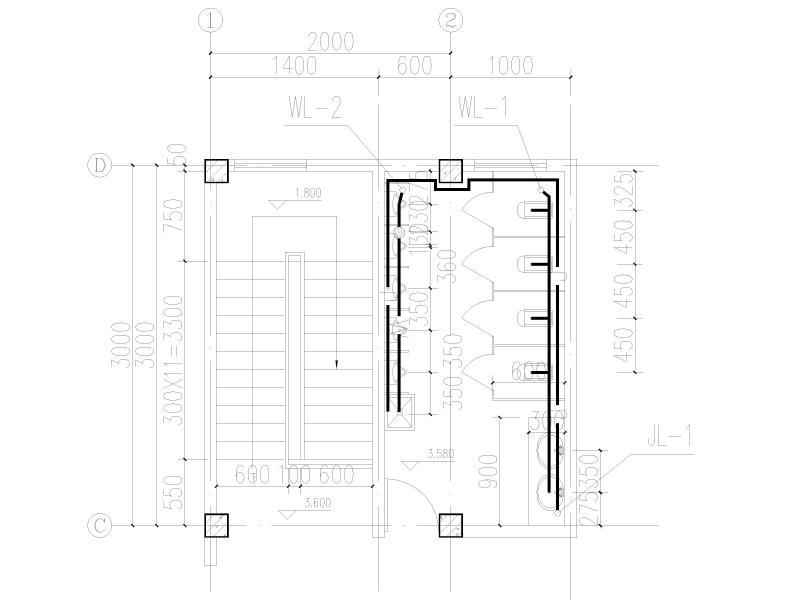

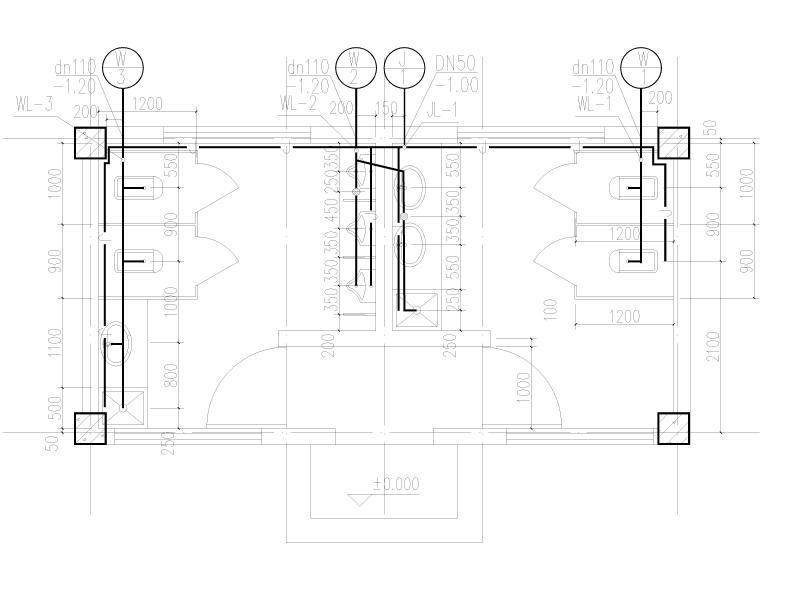

大样节点：卫生间
项目所在地：贵州

项目概要：该项目为 贵州省10万吨粮食储备仓容给排水施工图（含大样图） ，工程包括两部分：配套业务用房，该子项建筑面积308.85m2,建筑耐火等级为二级，建筑高度为7.5米，建筑体积约1575m3；门卫、厕所，该子项建筑面积57.33m2,建筑耐火等级为二级，建筑高度为4.5米，建筑体积约270m3。

设计范围：该资料范围包括配套业务用房单体的消防及给排水设计。

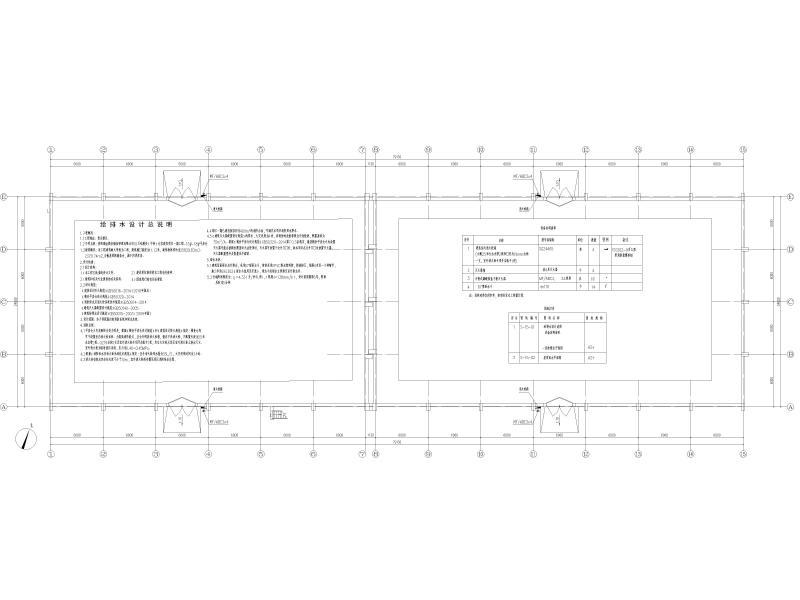

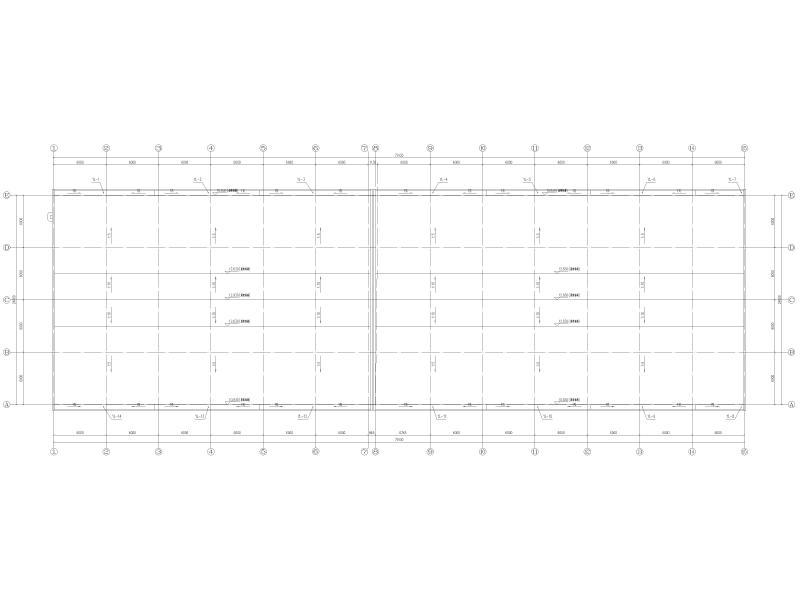

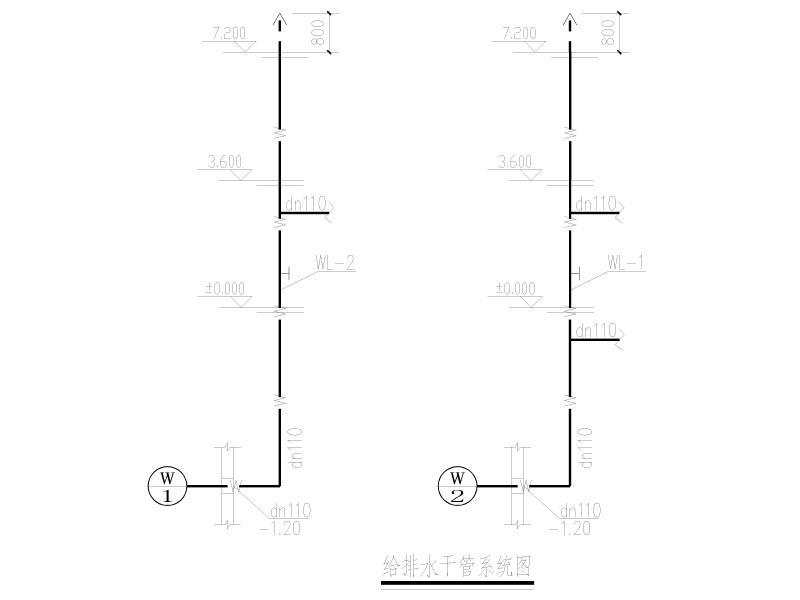

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
