县妇幼保健院结构全套平面布置图及大样图

建筑类别：住宅,医疗

建筑高度类型：多层建筑,高层建筑

建筑地上层数：4-4-12-1层

建筑地下层数：1层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架,框架剪力墙

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：丙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

雪压：0.2kN/平方米

地下室功能：人防,车库

参考图纸：33张

设计年代：近代

该项目主要建筑类别 医院门诊、医技、住院附属用房 。结构规则性判断：一般不规则；主要结构跨度4.5~9.9m。该项目是否抗浮设计：是；抗浮水位为：1264.2m。设计基准期为50年，设计使用年限为50 年，建筑结构安全等级为二级，结构重要性系数为1.0。地基基础设计等级为 丙 级。建筑防火分类为一 类，耐火等级为一 级。该项目抗震设防烈度：6 度，设计基本地震加速度值：0.05 g ，水平地震影响系数最大值0.04 。

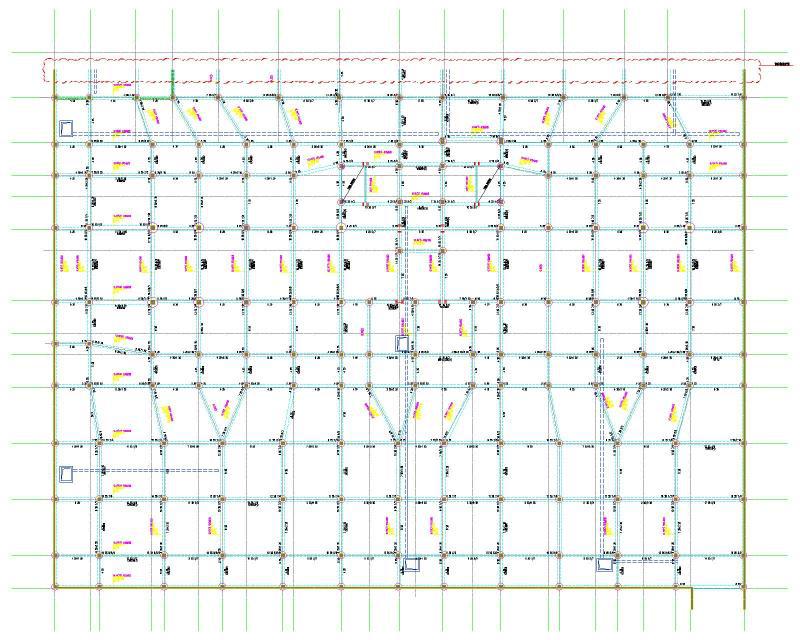

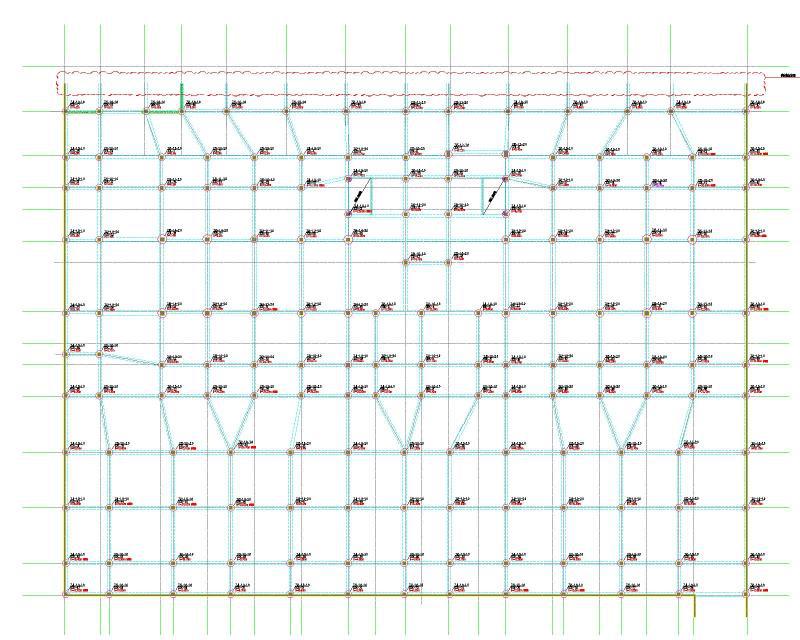

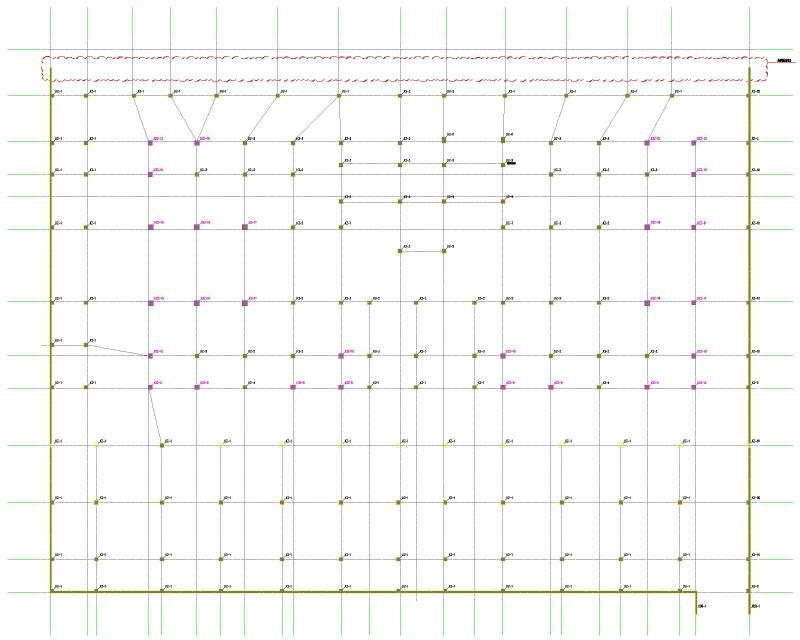

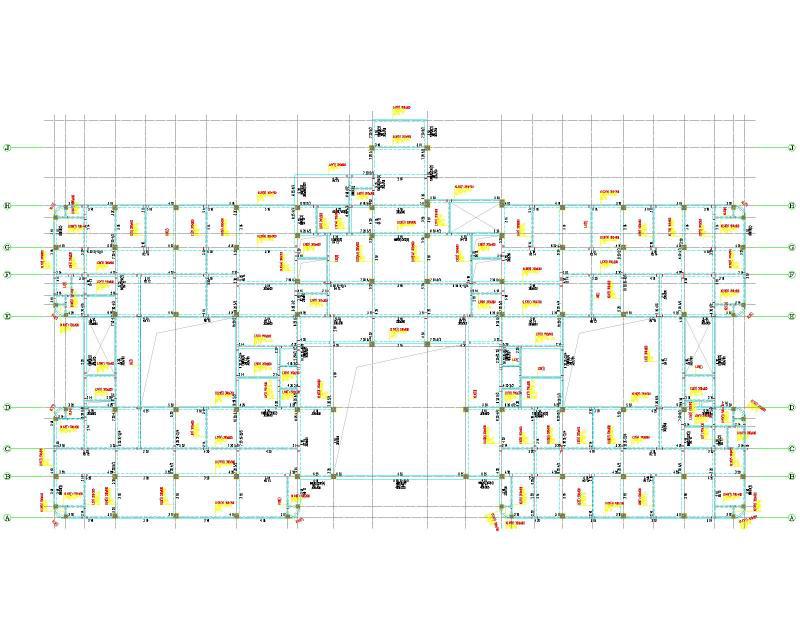

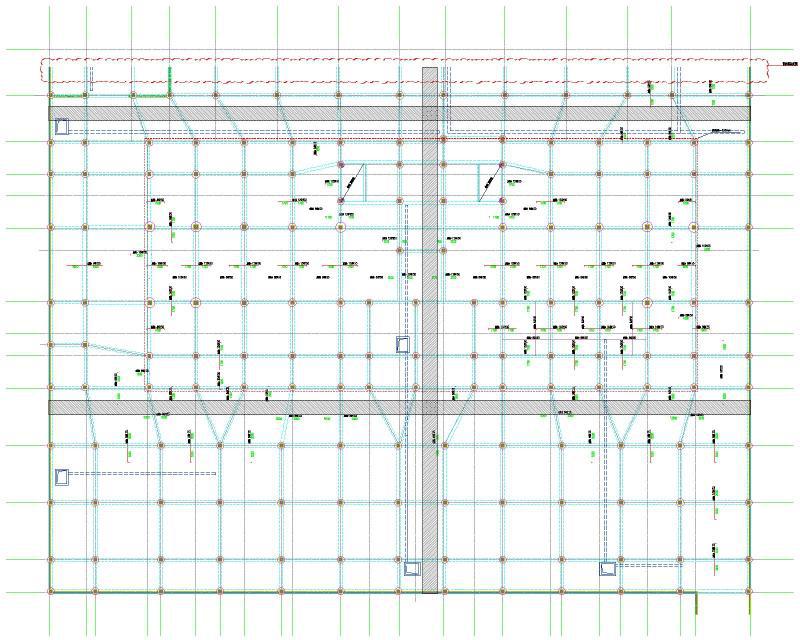

包含：结构设计总说明，基础设计总说明及基础设计图，机械成孔桩基说明，基础平面布置图，标高梁平法施工图（地梁），基顶～地下室顶板柱平法施工图，屋面柱平面布置图，标高梁平法施工图，板施工图，1号楼梯大样图，等共计33张。
