妇幼保健院给排水施工大样图平面图及系统图

资料简介
赚取积分

建筑类别：医疗
建筑设计面积：43857.92平方米
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
排水体制：污废合流,雨污分流
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：40

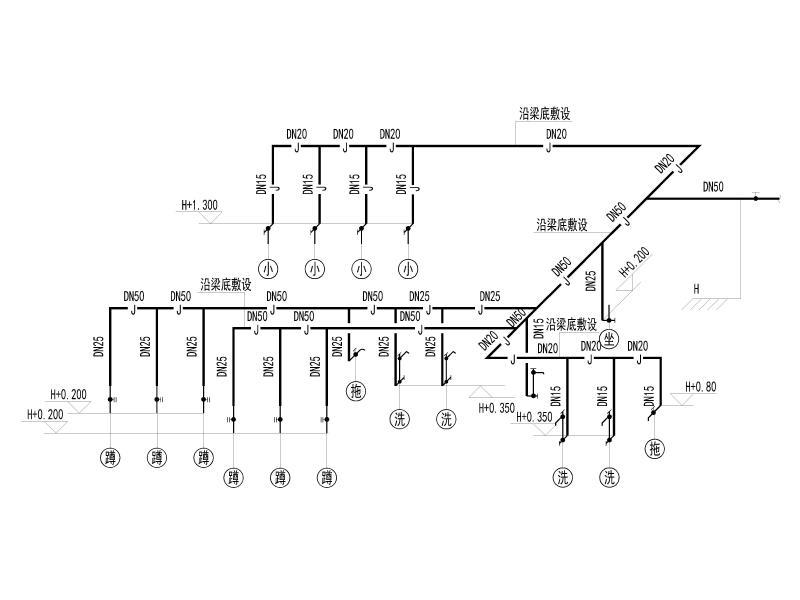

大样节点：卫生间
项目所在地：贵州

项目概要：该项目为 贵州省妇幼保健院给排水施工图 2020 ，总建筑面积43857.92平方米。最大建筑高度51.90m，功能为综合医院，地下1层，地上12层，其中：-1层为地下车库、人防及设备房；裙房1～4层为门诊楼及医技楼；5～11层为住院楼，12层为行政办公。本建筑为一类高层公共建筑，建筑防火分类为一类，耐火等级为一级，建筑设计结构形式为框架结构，该项目抗震设防烈度为6度。

设计范围：一期地块红线内的室外给排水及消防系统、室内给排水及消防系统、雨水收集回用系统。

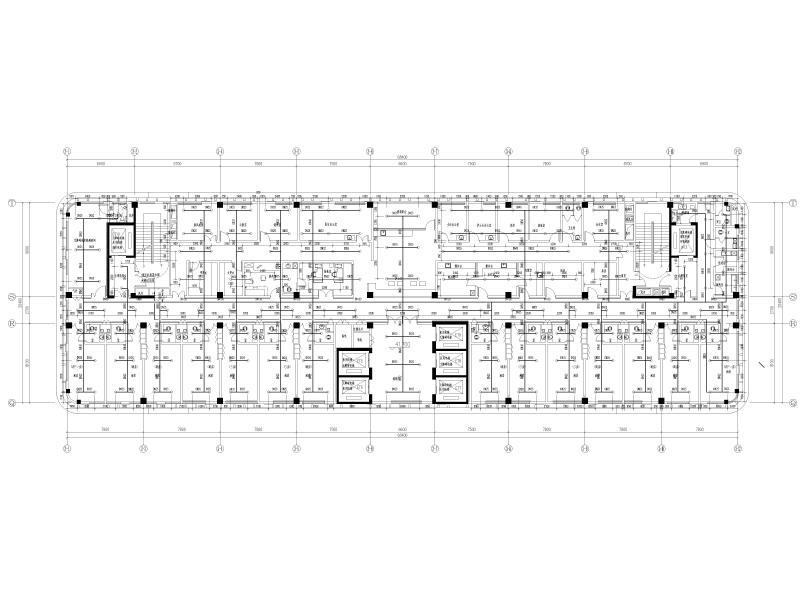

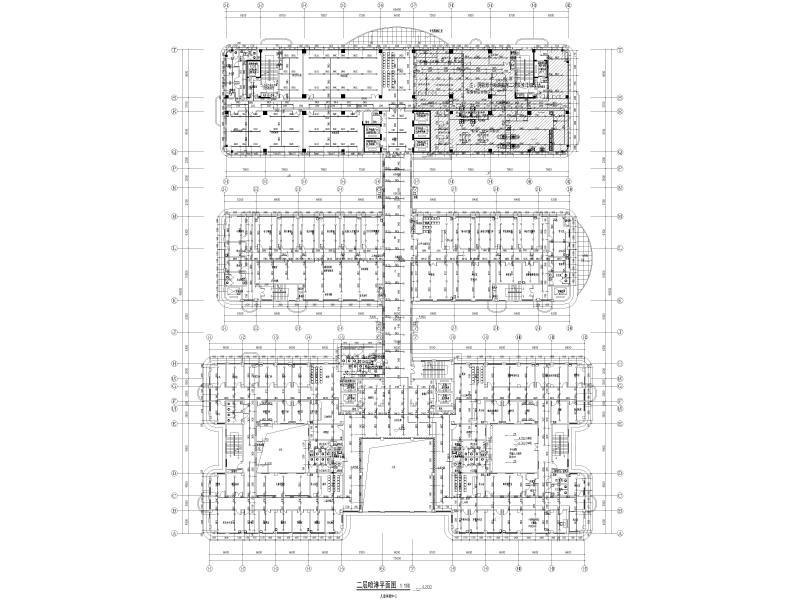

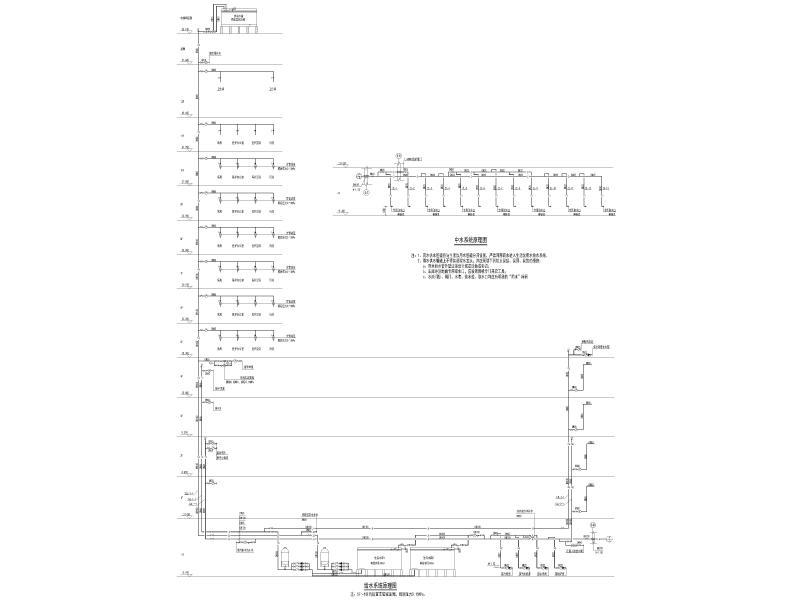

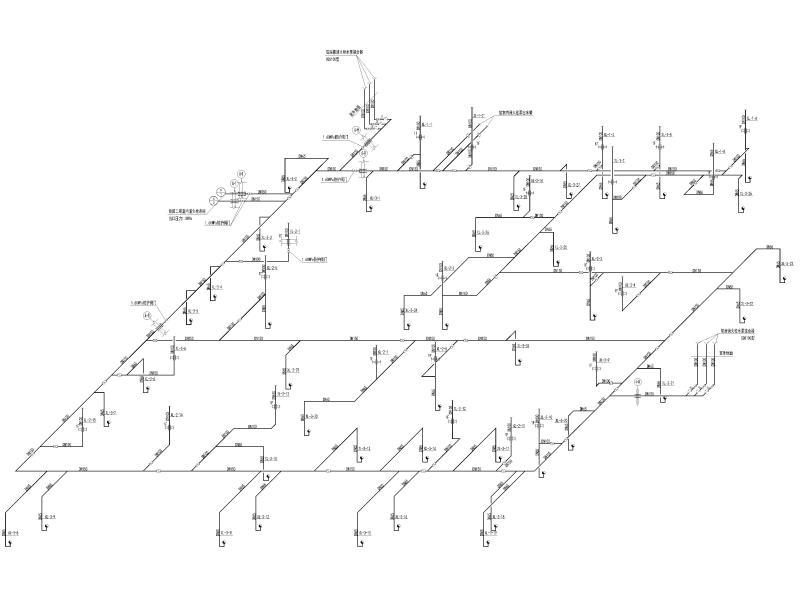

部分图纸展示：







以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
