5层百货店虹吸排水施工图纸（计算书）
- 建筑类别：商业
- 建筑地上层数：5层
- 出图日期：2009
- 设计阶段：施工图设计
- 特殊系统：虹吸雨水
附件详情
虹吸式屋面雨水排水系统设计详细说明：
1、该项目按芜湖地区重现期P=10年，暴雨强度计算q5=0.0567 l/s.m2。
2、屋面雨水采用压力流雨水系统，系统设计和计算由专业公司完成。
3、屋面总汇水面积9390m2（包括侧墙面积），TY56型雨水斗56个，共设置12个系统。
4、雨水斗选用劲驰牌不锈钢雨水斗，雨水管选用黑色HDPE管
5、屋面天沟预留或开洞尺寸为： 180mm.

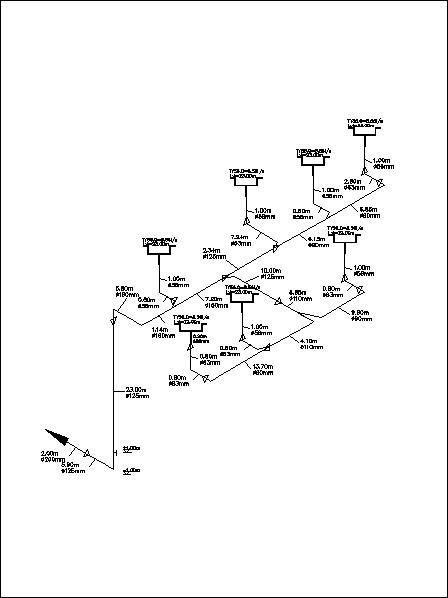

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
