76784平米28层商住楼通风防排烟设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:76784.18平方米
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:四川

附件详情

  • 资料目录
  • 设计与施工说明
  • 主要设备材料表
  • 加压送风系统原理图

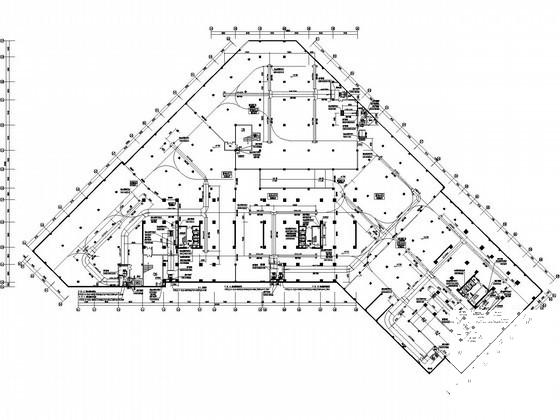

  • 车库防排烟及通风平面图
  • 加压送风及通风平面图
  • 通风平面图
  • 加压送风平面图
  • 屋顶机房层加压送风及通风平面图

附件详情

稿件为成都某商住楼 通风防排烟 设计施工图;该建筑由3栋28层点式住宅及3层商业裙房以及一栋5层独立商业组成。住宅总户数为300户,总建筑面积为76784.18m2,其中地下面积为17941.88m2。
设计内容:地下车库、设备用房、电梯机房、公共卫生间通风设计;地下车库排烟设计,商业房间自然排烟设计,商业内走道排烟设计;合用前室加压送风设计,防烟楼梯间加压送风设计。

,图纸共16张。

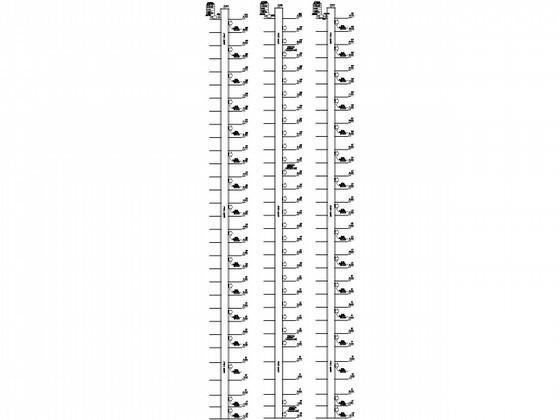

加压送风系统原理图

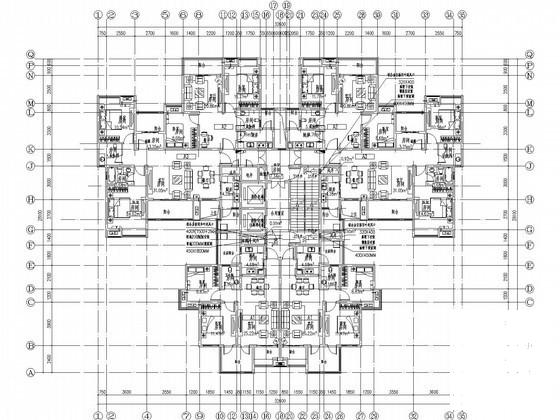

加压送风平面图

商住楼通风防排烟施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 通风防排烟设计 - 1
    通风防排烟设计 - 1
  • 通风防排烟设计 - 2
    通风防排烟设计 - 2
  • 通风防排烟设计 - 3
    通风防排烟设计 - 3
  • 通风防排烟设计 - 4
    通风防排烟设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
