40000平米33层广场商住楼通风防排烟设计施工大样图

  • 建筑类别:住宅建筑,商业建筑,地下建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:40000平方米
  • 建筑高度:97.5m
  • 地上楼层:33
  • 地下楼层:2
  • 地下室:车库,其它
  • 设计阶段:施工图设计
  • 设计内容:通风,自控,防火排烟
  • 附件设计说明:有,设计参数,保温防腐,节能,施工安装要求
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 设计说明及图例
  • 主要设备材料表
  • 系统自控原理图
  • 系统控制原理表
  • 加压送风系统图
  • 加压送风平面图
  • 屋面加压送风平面图
  • 通风平面图

附件详情

此稿件为江苏淮安某购物广场商住楼、停车楼以及商铺的 通风防排烟 系统设计施工图纸;该广场为即居住、酒店、商业一体的城市综合体,地上由4栋高层商住楼、2栋商业楼、1栋综合楼,1栋停车楼和步行街商铺组成;2栋商业楼为地下两层,停车楼为地下一层。
设计内容:3栋高层商住楼、停车楼以及商铺的通风防排烟系统设计。

,图纸共22张。

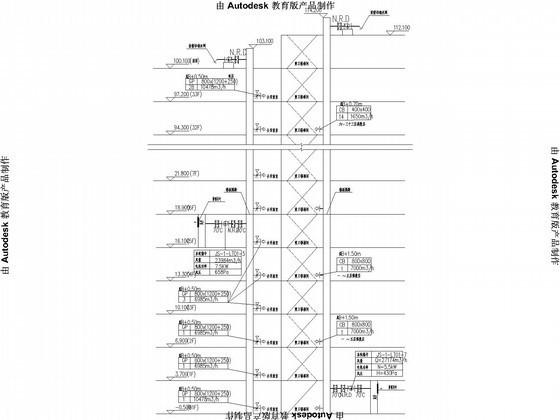

加压送风系统图

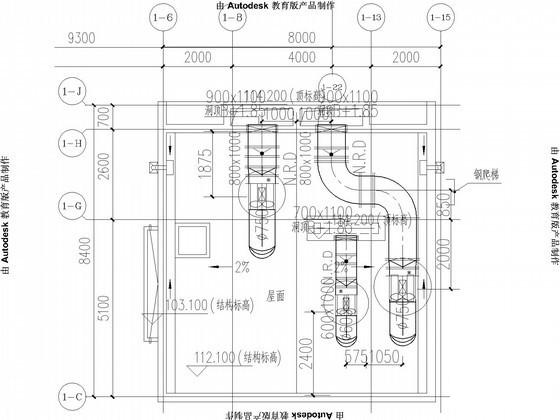

屋面风机大样图

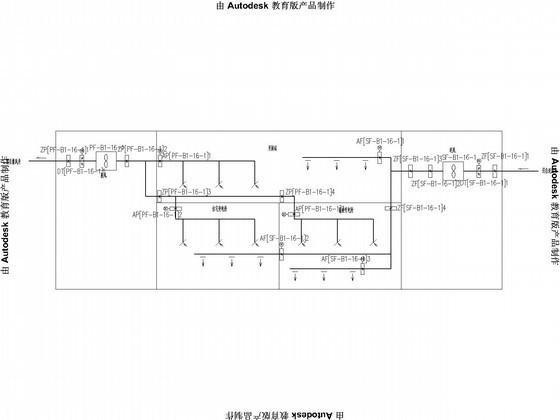

通风系统控制原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

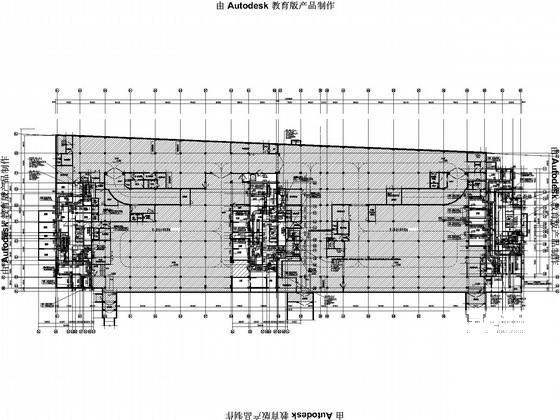

  • 通风防排烟设计 - 1
    通风防排烟设计 - 1
  • 通风防排烟设计 - 2
    通风防排烟设计 - 2
  • 通风防排烟设计 - 3
    通风防排烟设计 - 3
  • 通风防排烟设计 - 4
    通风防排烟设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
