东方科幻谷VR产业基地咖啡厅暖通施工图纸平面图
-
建筑类别：餐饮
-
建筑高度类型：多层建筑
-
建筑设计面积：79800平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟,冷热源
-
空调系统：全空气系统
-
全空气系统：变风量
-
送风方式：侧面送风
-
项目所在地：贵州
项目概要：该项目为
贵州省
VR产业基地咖啡馆
暖通施工图
，
建筑面积约79800平方米，主要为科幻娱乐互动场馆和辅助用房。功能场所高度不超过32米。
设计范围：冷热源系统、通风系统、防排烟系统、空气调节系统。
部分图纸展示：
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

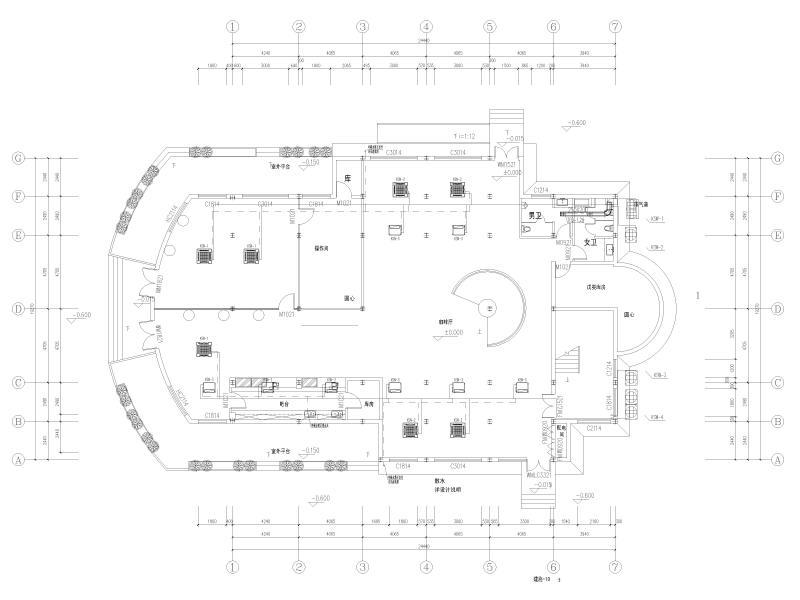

咖啡馆首层暖通平面图 -

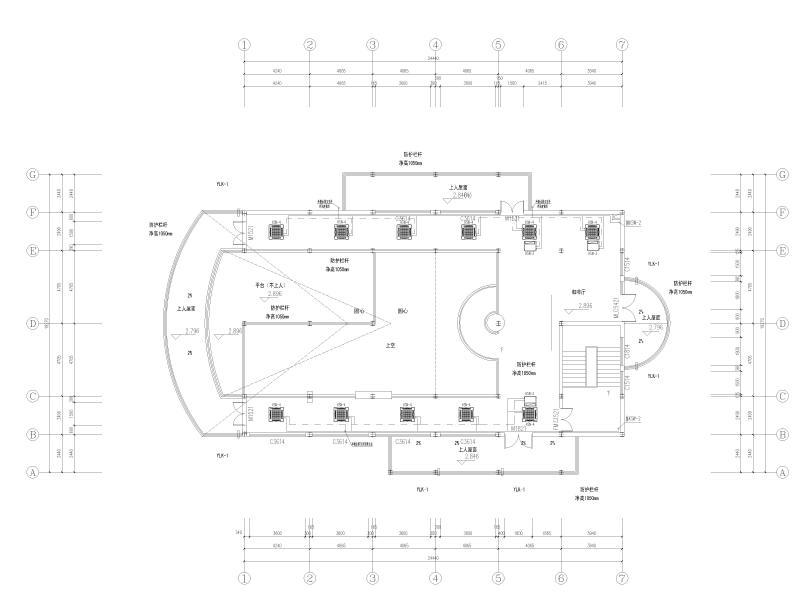

咖啡厅二层暖通平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：3.73 MB
- 收藏次数：0
-
文件名称：
附件-996579879095987989.dwg
