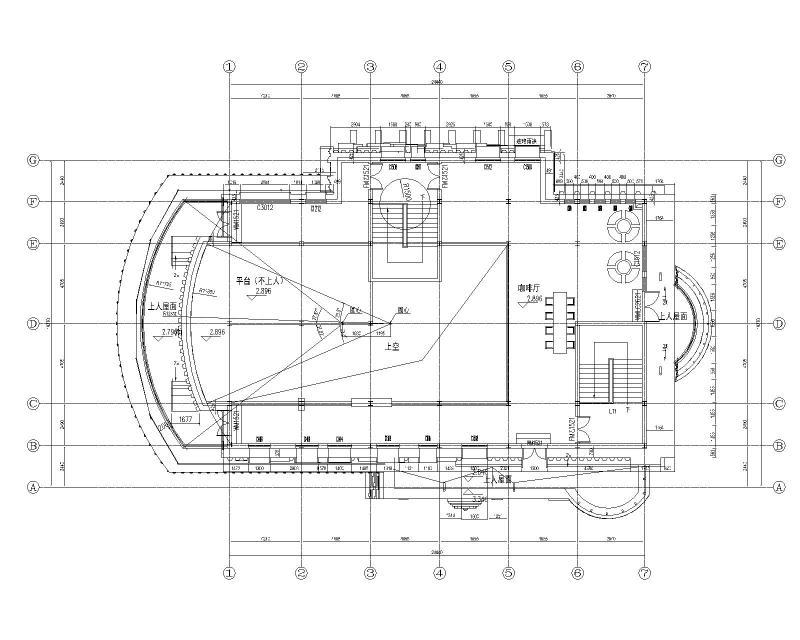

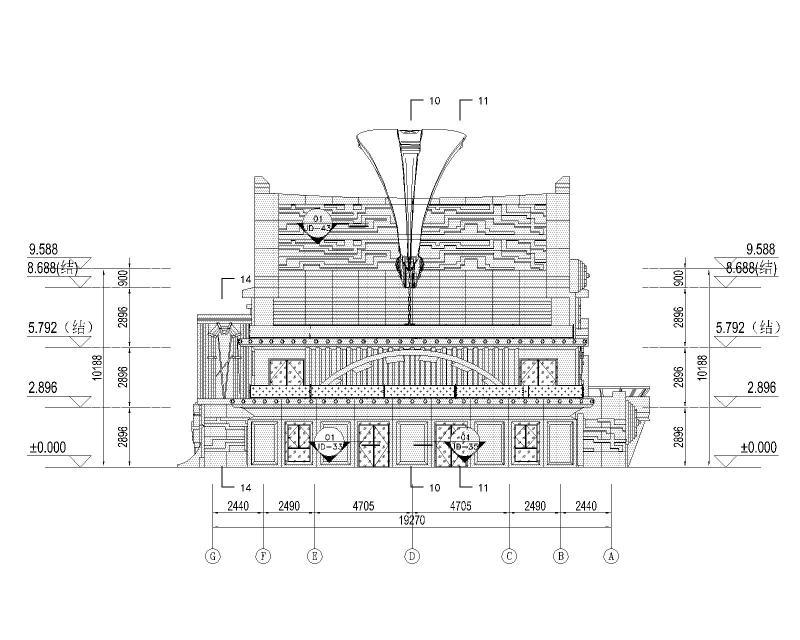

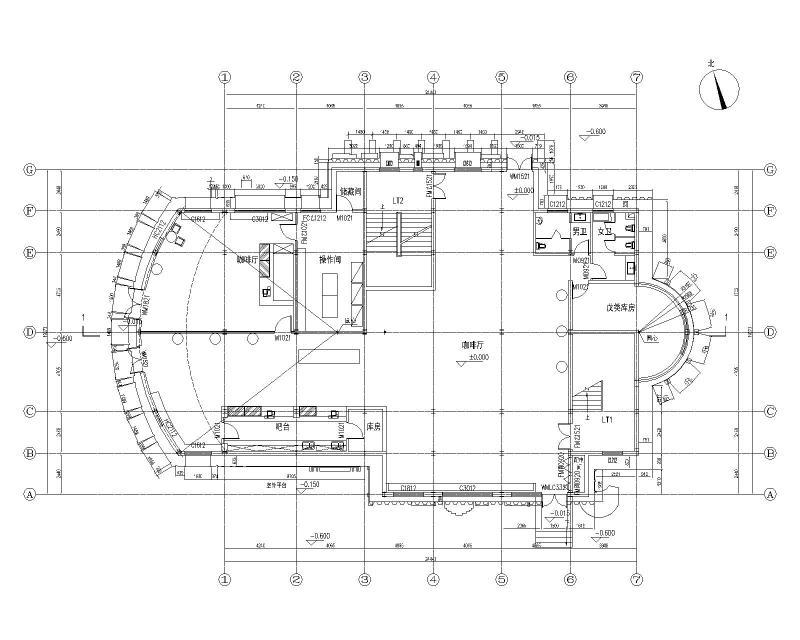

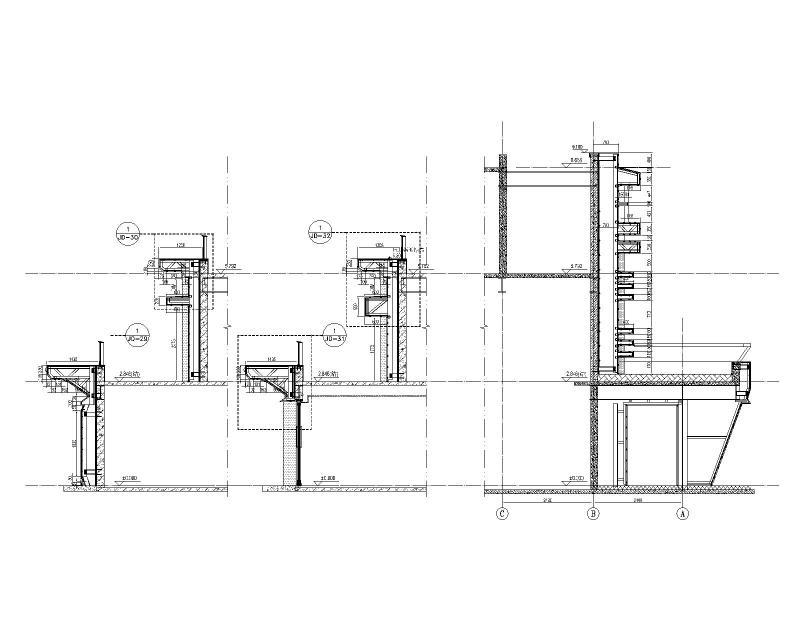

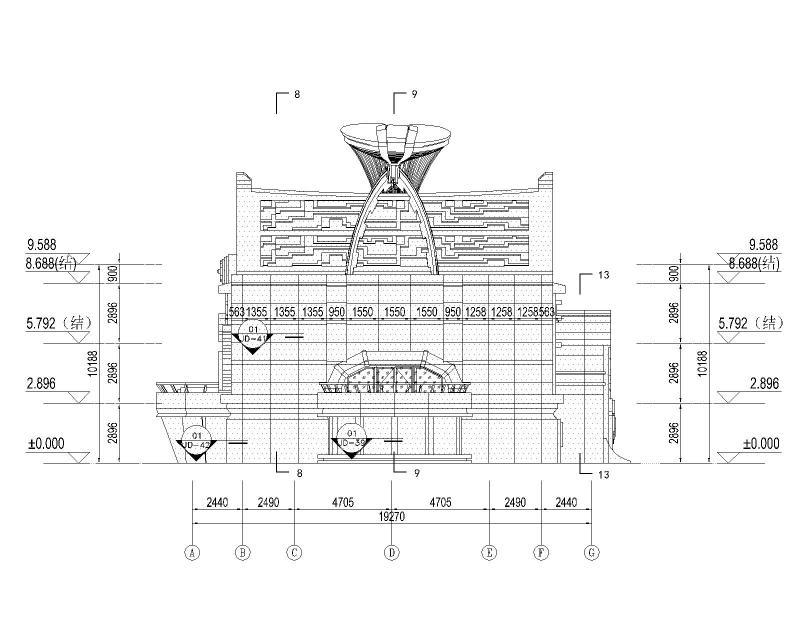

东方科幻谷VR产业基地咖啡厅幕墙平面图及剖面图,立面图

幕墙面板材料：玻璃幕墙

幕墙支承结构：构件式幕墙,单元式幕墙

玻璃幕墙：单元式

建筑类别：娱乐

图纸设计深度：施工图

民用建筑设计使用年限：25年

建筑设计结构形式：钢结构

结构安全等级：二级

地基基础设计等级：乙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

雪压：0.2kN/平方米

设计年代：近代

该项目建筑设计结构形式为钢结构，设计范围为铝单板、门窗、百叶，地面粗糙度类别：B类;幕墙最大标高: 16.330米;基本风压：W0=0.3 KN/m；基本雪压：S0=0.2KN/m；抗震设防烈度：6度（设计基本地震加速度取0.05 g）；设计等级要求：幕墙结构构件安全等级：二级,幕墙结构设计使用年限25年，幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值Wk确定，其指标值不应低于Wk,且不应小于1.0KPa。Wk的计算应符合《建筑结构荷载规范》BG 50009的规定。该项目水密性能应为3级。
