11000平米13层老年公寓空调通风施工图纸
- 设计阶段：施工图设计
- 设计内容：中央空调,通风排烟
- CAD版本：CAD2000
- 参考图纸：22张
- 建筑设计面积：11000平方米
- 建筑地上层数：13层
- 建筑地下层数：1层
附件详情
该项目地上十三层，地下一层；其中地下室为库房及设备用房，一层为浴区和健身房，二层是大堂、大餐厅及厨房，三层是老年自助餐厅和大厅，四年是老年娱乐室和多功能厅，五至十三层为老年公寓标准间。建筑面积约为11000m2.
该项目空调水系统采用双管系统，其中立管为下供下回同程式，水平干管为同程式。一至十三层均采用风机盘管加新风的空调系统.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

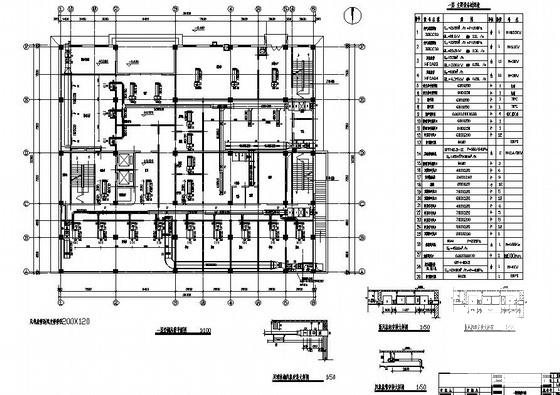

公寓空调通风 - 1 -

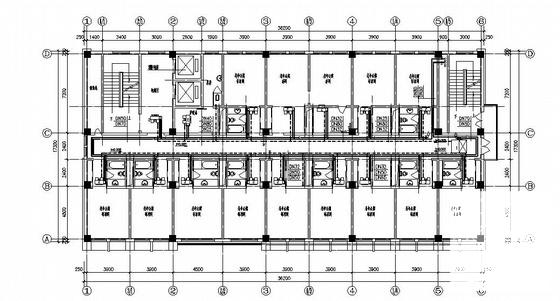

公寓空调通风 - 2 -

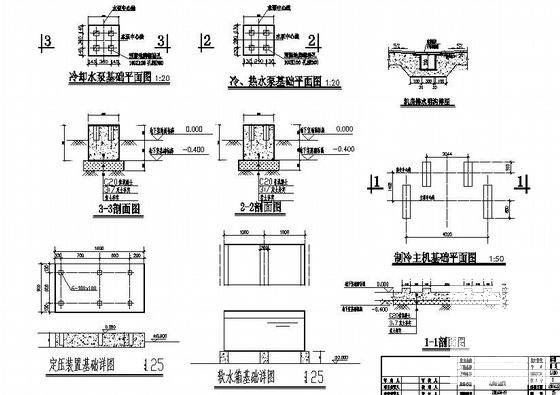

公寓空调通风 - 3 -

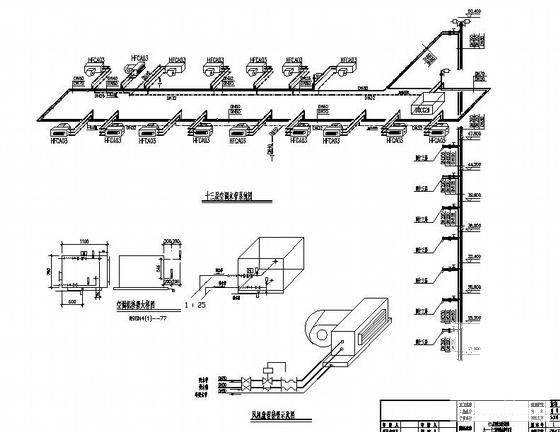

公寓空调通风 - 4
以上是部分截图，请下载附件后查看完整高清内容
