多层框架医院制剂室结构加固施工图纸平面设计图

该项目设计基本风压: Wo=0.55kN/平方米 ,地面粗糙度为 C类 ,无液化土层，该项目建筑抗震设防类别为 丙 类,建筑所在地区的抗震设防烈度为 7度,设计地震分组为第一组,设计基本地震加速度为 0.05g ; 框架抗震等级四级,剪力墙抗震等级 三级.

该项目建于1993 年,为三层框架结构，原设计抗震等级为三级，确定该楼抗震设防类别为丙类 ,抗震等级为三级，故需对该楼的部分构件或结构体系进行加固改造。

对柱采用以下方法加固：加大截面法加固、外包钢法加固，对梁采用以下方法进行加固：粘贴钢板加固，对楼板采用以下方法进行加固：粘贴钢板加固，对混凝土裂缝采用以下方法进行处理：宽度小于0.3mm的裂缝进行裂缝封闭处理；宽度不小于0.3mm的裂缝进行化学灌浆处理。对开裂的砌体采用以下方法进行处理： 拆除重砌，双面挂钢丝网批荡，对基础采用以下方法进行加固：锚杆静压桩。

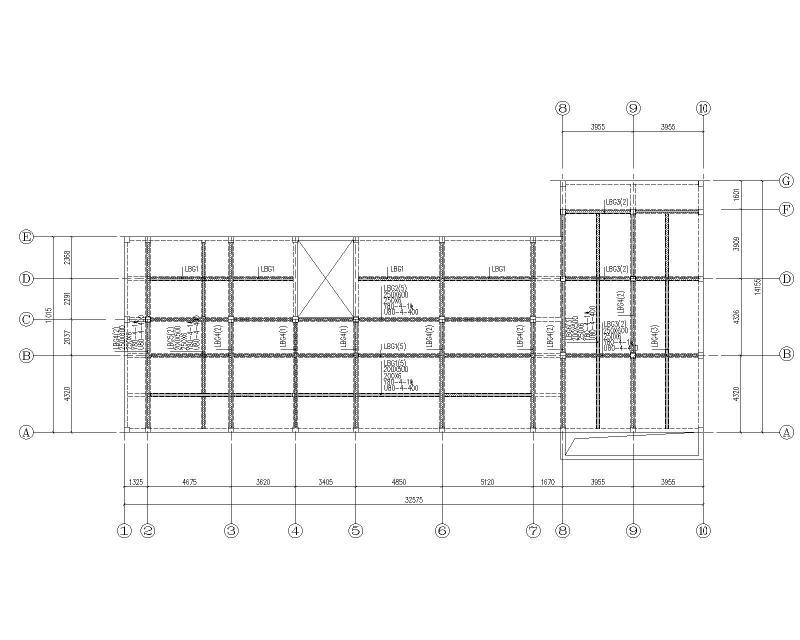

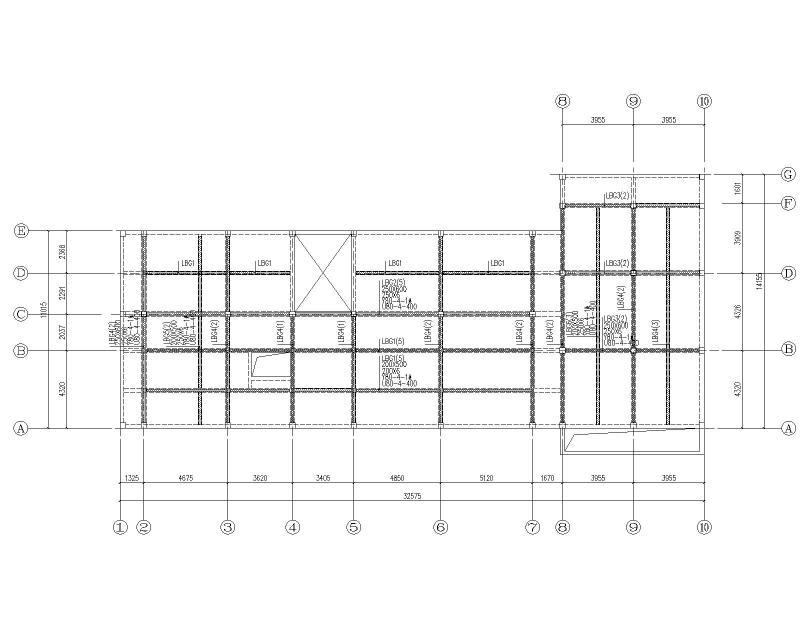

资料目录，加固设计总说明，梁粘贴钢板加固表示方法说明及大样，柱加大截面加固表示方法说明，柱外包（粘）钢加固表示方法说明，基础新加锚杆静压桩通用图，基础加固平面图，三层柱加固平面图四层梁加固平面图，等共12张。
