405平米生态园大棚水暖设计施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：其他
  • 建筑高度类型：单层建筑
  • 建筑设计面积：405.22平方米
  • 建筑地上层数：1层
  • 参考图纸：4张
  • 设计年代：近代
  • 设计内容：通风,采暖
  • 采暖系统：散热器供暖,热水辐射
  • 节点大样：集分水器
  • 项目所在地：山西

附件详情

  • 采暖设计及施工说明
  • 给排水设计说明

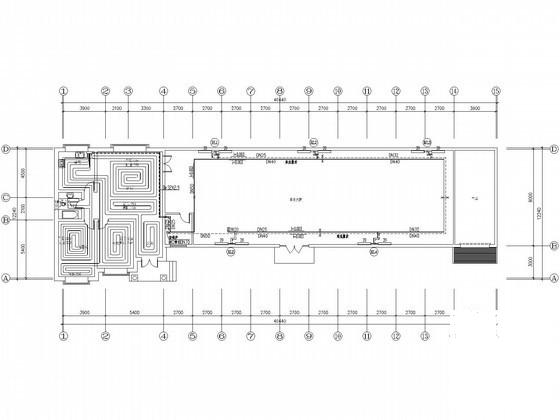

  • 采暖平面图
  • 采暖系统图
  • 给排水平面图
  • 给排水系统图

附件详情

稿件为山西大同某生态园大棚采暖及给排水设计施工图；建筑层数：地上一层。建筑高度：5.10M。总建筑面积:405.22m2。

图纸共4张。

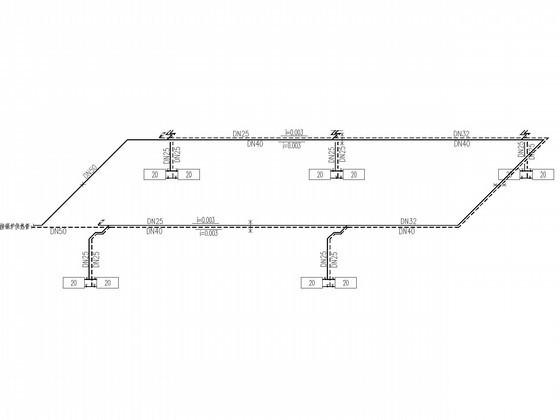

采暖系统图

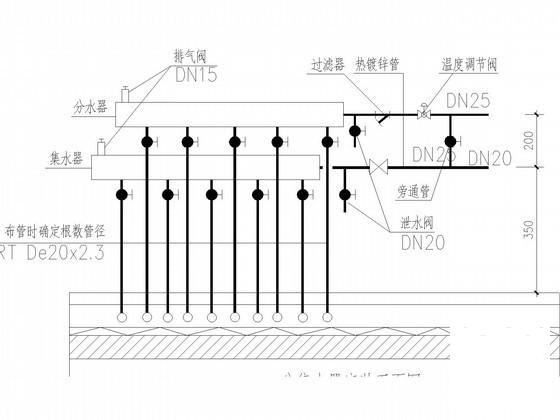

分集水器安装正面图

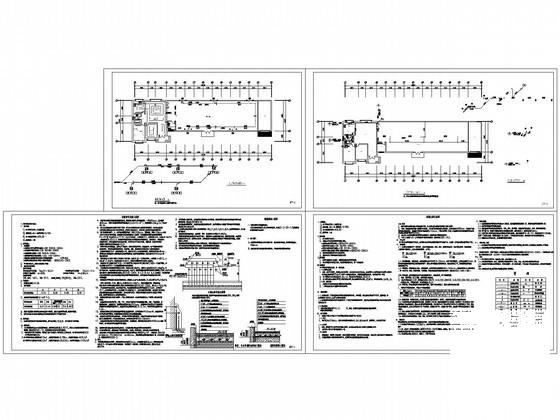

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 大棚设计图纸 - 1
    大棚设计图纸 - 1
  • 大棚设计图纸 - 2
    大棚设计图纸 - 2
  • 大棚设计图纸 - 3
    大棚设计图纸 - 3
  • 大棚设计图纸 - 4
    大棚设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
