附建式地下室及地下车库结构施工大样图平面布置图

该附件为： 附建式地下室及地下车库结构施工图 格式为CAD，。

一、资料目录：

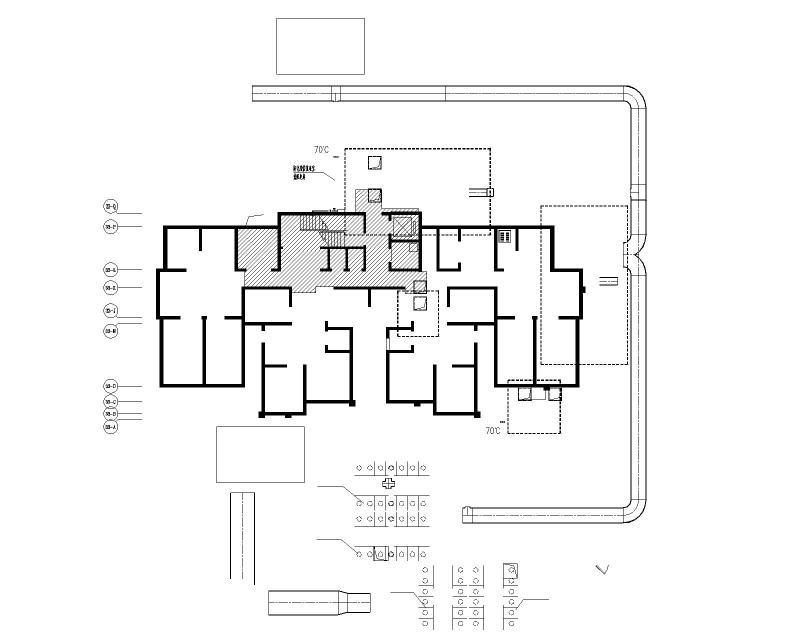

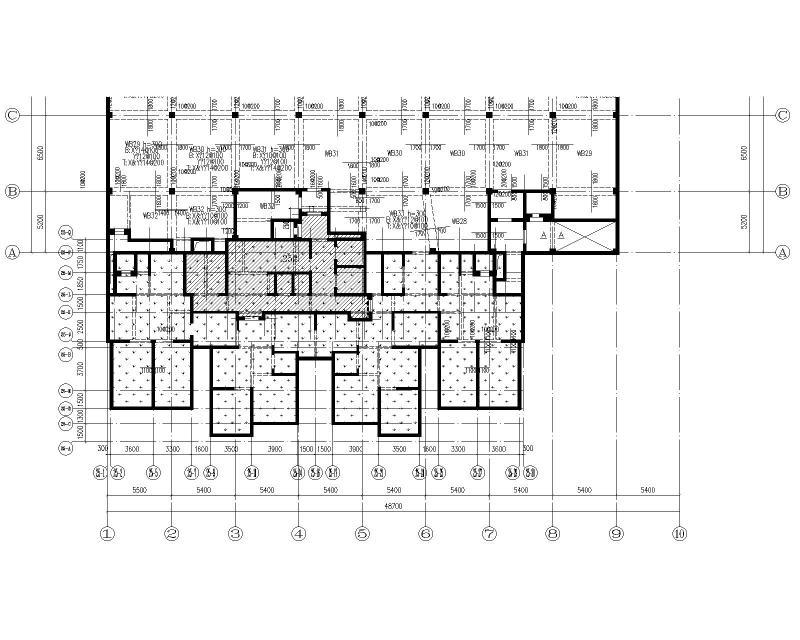

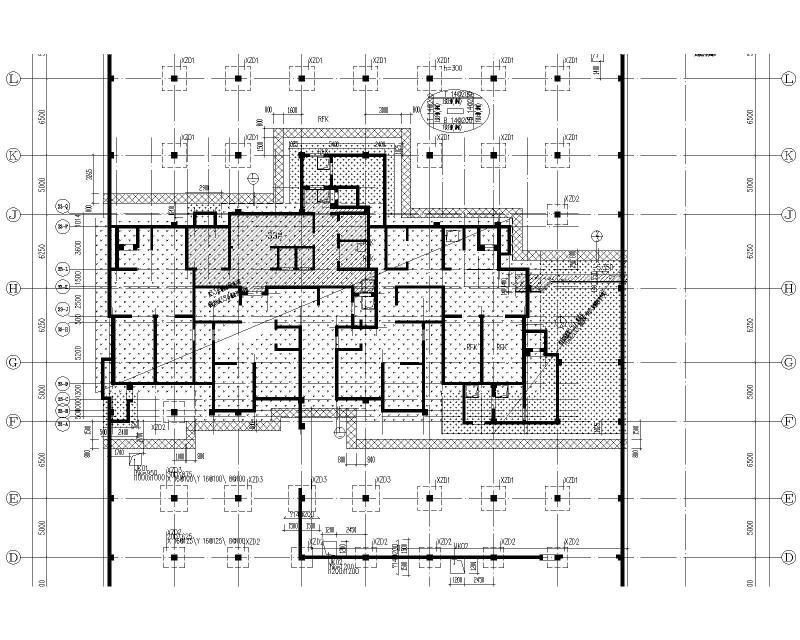

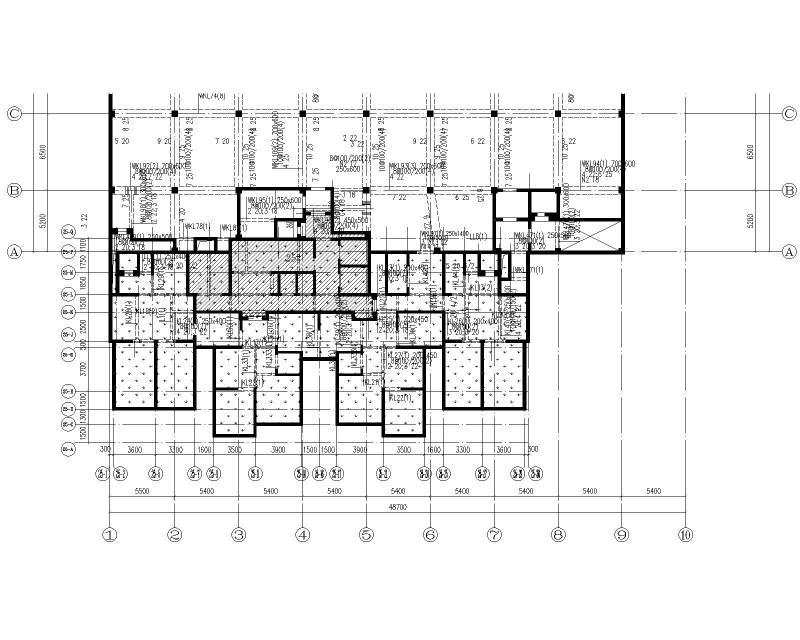

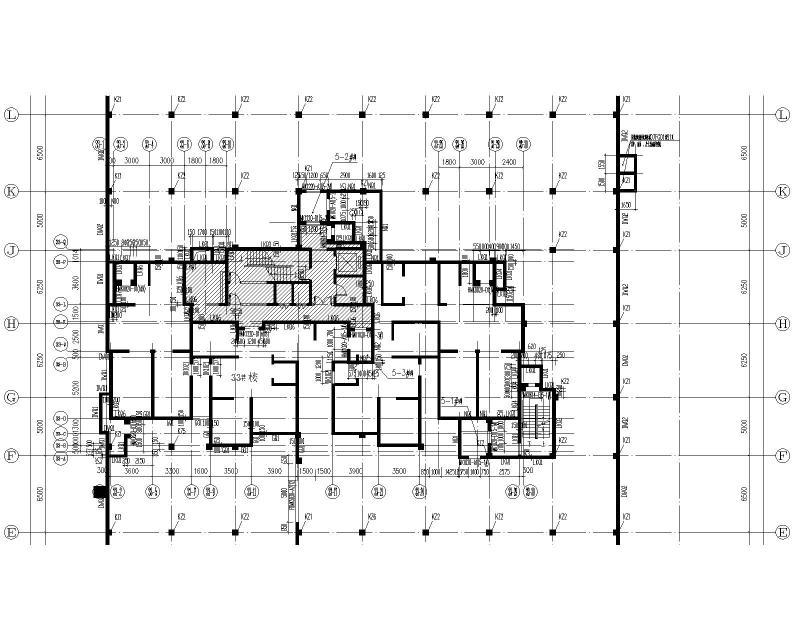

基础平面布置图；地下车库墙、柱配筋平面图；地下车库梁平法施工图；地下车库顶板结构平面图；动力平面图；照明平面图；地下车库给排水平面图；地下车库通风平面图；建筑结构图，大样图，等共计20张。

二、项目概要：

地下层数1层，层高：车库3.8米，主楼2.7米；设计使用年限50年，结构安全等级二级，地下室防水等级二级，地基基础设计等级丙级(车库)/乙级(主楼)，建筑耐火等级一级，基础形式为筏板+下柱墩，抗渗等级P6，建筑设计结构形式为框架、剪力墙结构，抗震设防类别丙类，抗震设防烈度8度，设计地震分组第二组，设计基本地震加速度值0.20g。
水文概况：勘察期间，场区内地下水稳定水位为自然地面以下5.0m左右。地下室抗浮水位：抗浮水位取勘察期间自然地面以下1m(对应绝对标高70.30m处)。地基的液化等级：无液化。标准冻深小于0.60m,可不进行防冻处理。基坑开挖及回填要求：地下室墙体外回填土应待本层结构混凝土达到设计强度后方可回填,压实系数不小于0.95。严禁采用建筑垃圾土或淤泥土回填

三、相关图片：







以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
