针织工厂10kV变配电室工程平面图
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
节点大样：配电箱,接线箱
-
接地方式：TN-C-S
-
项目所在地：江苏
-
强电设计：配变电所,电气照明,接地安全,继电保护
设计详细说明：1、项目概要：本项目为
江苏省针织工厂10kV变配电室工程
。变电所安装一台SCB10-2000/10,SCB10-1250/10,干式变压器带不锈钢外壳.
电源：10kV电源由独立电源经电缆引入，通过进线隔离柜计量，电压互感器,进线总开关引入10kV单母线，共设出线3回路，其中1回为备用回路。变压器低压侧出线与低压进线柜采用LDC型低压空气母线槽连接。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

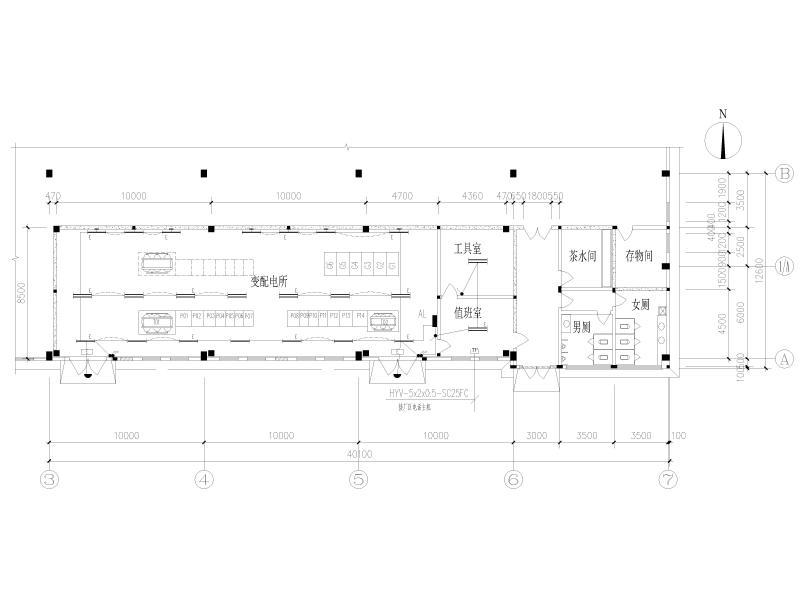

变电所插座平面图 -

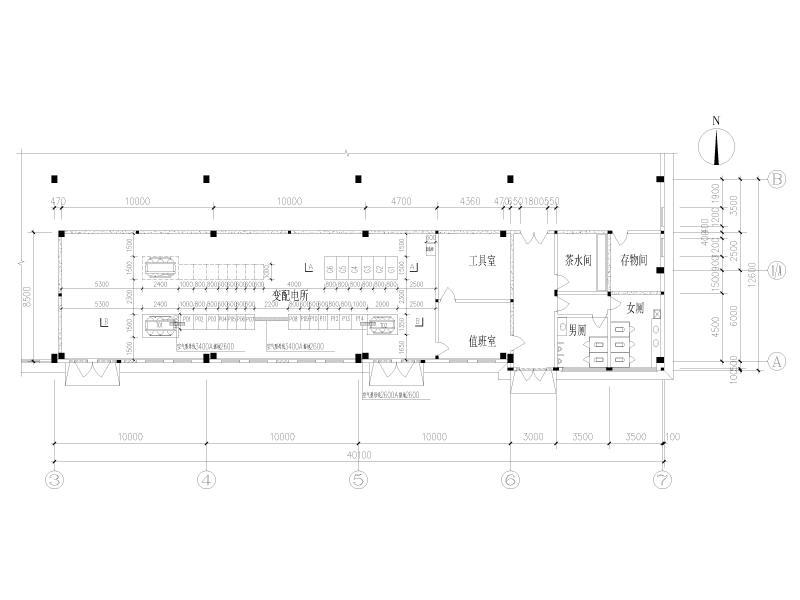

变电所设备布置平面图 -

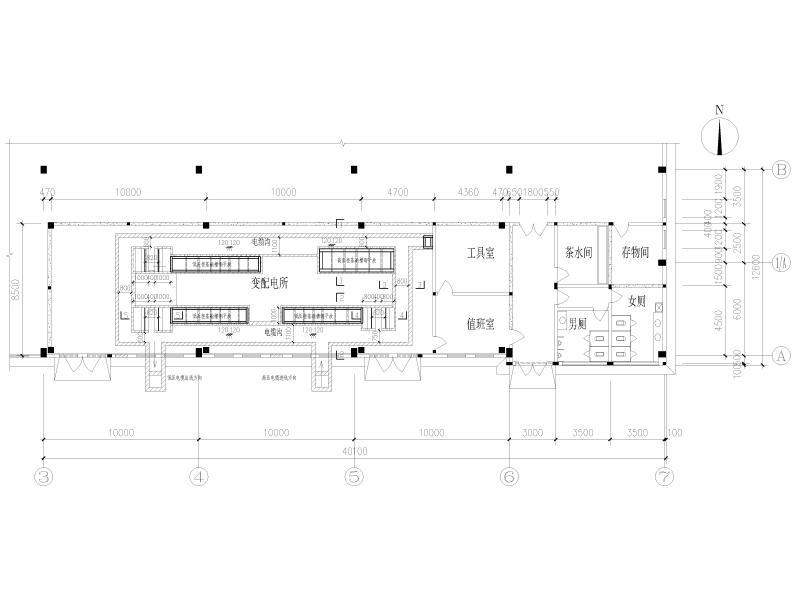

变电所设备基础平面图 -

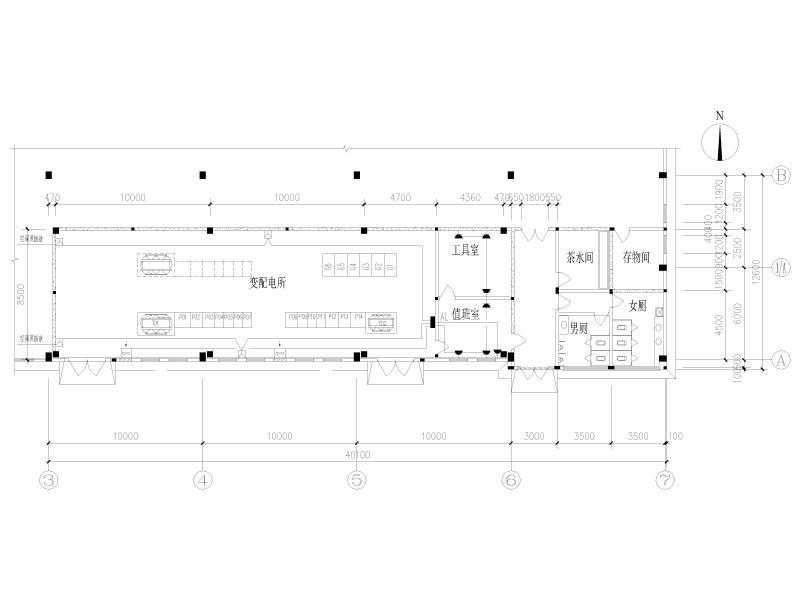

变电所照明平面图 -

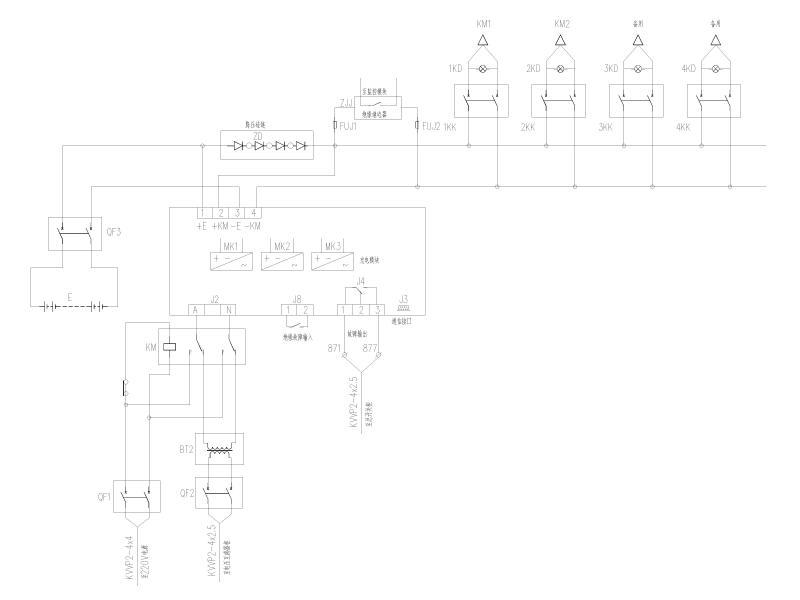

直流柜二次电路图
以上是部分截图，请下载附件后查看完整高清内容
