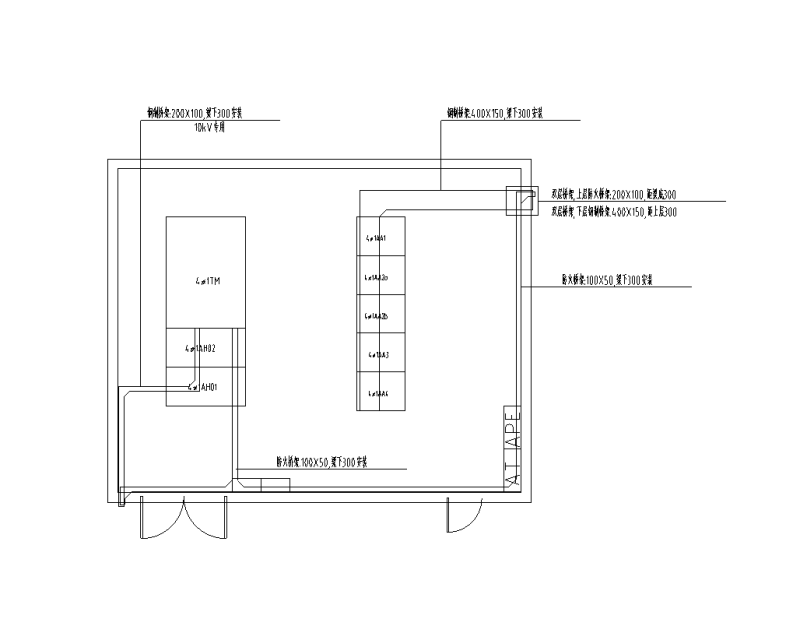

千园之城森林公园100kVA箱变安装工程cad平面图

项目概要及规模

1.该项目新建配变在10kV茶大Ⅰ回线5/2#杆(搭火)，搭火杆安装智能断路器FZW20A-12K(带速断、过流、零序保护) 1台、高压避雷器、隔离刀闸各1组。新架空线20m采用JKLYJ-10/70型绝缘线至电缆终端杆上。新立18m电杆1基，18m电缆终端杆安装高压跌落熔断器RW10-10kV/200A(熔丝：10A)、避雷器各一组，电缆终端杆引下YJV22-8.7/15kV-3*70型电缆15m接入新装100kVA箱变。搭火杆5-2#及5-1#台变副杆安装GJ-50拉线2组。新安装预装式箱变应优先选择不锈钢或防腐材料外壳，防护等级不低于IP33等级要求。

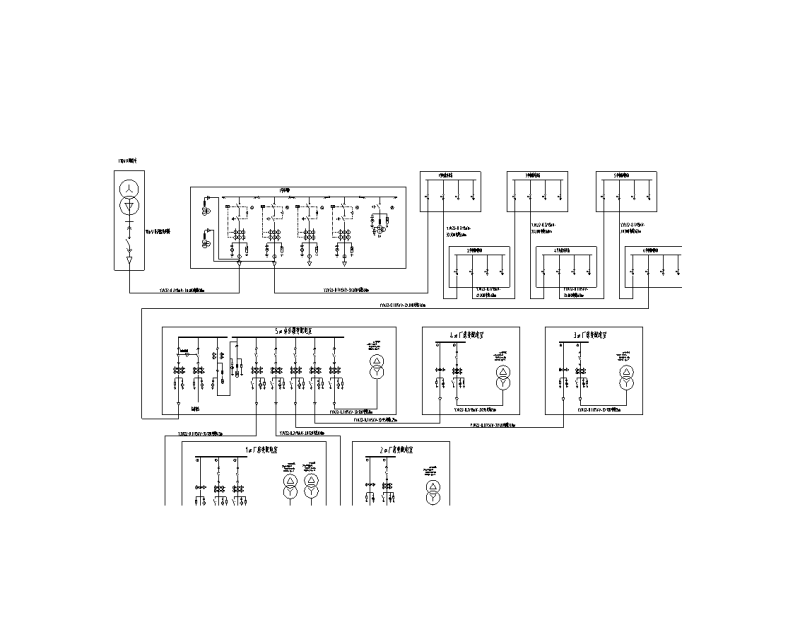

电源方案：

该项目新建配变在10kV茶大Ⅰ回线5/2#杆(搭火)，采用单电源供电，无备用电源。
