315KVA箱变底座基础CAD图纸

附件详情

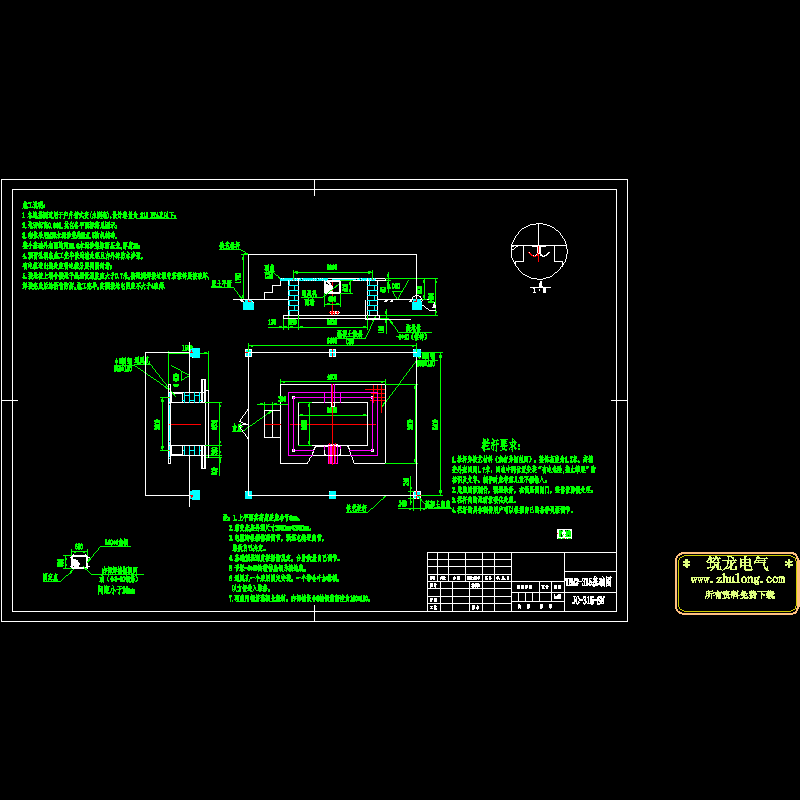

315KVA箱变底座基础图AutoCAD电子版
1.本地基图适用于户外箱式变(水泥壳),设计容量为 315 KVA及以下;
2.地面标高0.000,其它各平面标高见图示;
3.砌体采用M25水泥沙浆砌Mu7.5的机制砖,整个基础外表面均用M2.5水泥沙浆抹面压光,厚度25;
4.预留孔洞在施工完毕做封堵处理且内外抹防水沙浆,有电缆进出线处应将电缆分层间隔封堵;
5.接地极上端个接地干线埋设深度应大于0.7米,接地网焊接过程中若镀锌层被破坏,焊接完成后涂沥青防腐,施工完毕,实测接地电阻应不大于4欧姆.
