国内3层综合浴池水暖大样图

附件详情

1.本建筑共3层，1-2层为浴池，3层为住宅。
2.本建筑处于北京郊区，冬季室外采暖计算温度为-11℃，室内采暖计算温度，浴池部分为25℃其它部分均为18℃。
生活给水管材：采用PP-R环保管材及配件。
5.排水管管材：地上采用U-PVC实壁螺旋管，地下采用U-PVC实壁厚壁管，每层设伸缩节。伸缩节位置见CJJ/T-2998，塑料管安装应严格执行国家及行业技术标准，排水塑料管安装执行CJJ/T-2998标准，且由厂家指导施工。

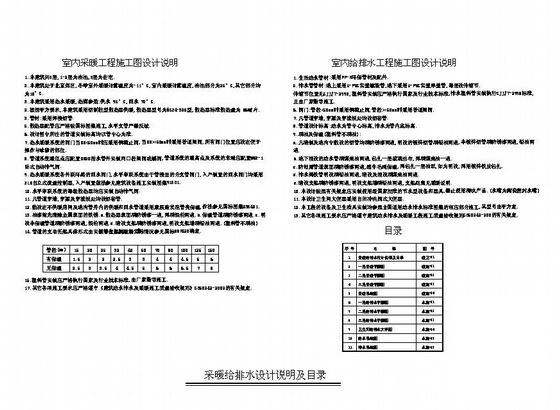

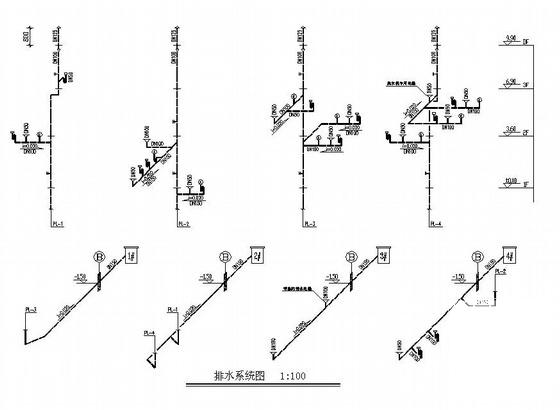

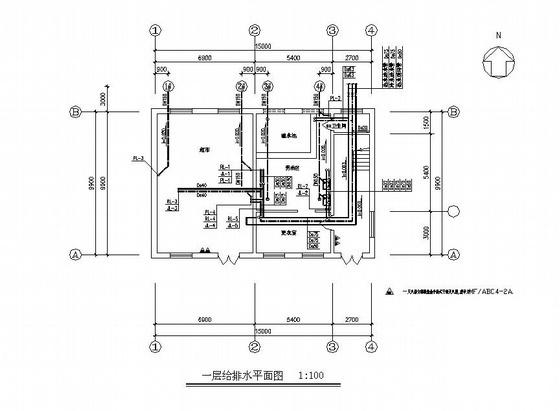

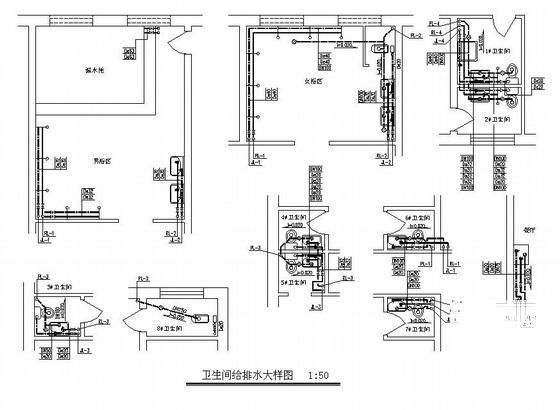

图纸分为给排水、采暖两部分，给排水部分主要包括设计说明、给排水平面图、给排水系统图、卫生间给排水大样图 等。
