2019多层框架结构测试技术楼结构施工图纸23Pcad

该附件为:2019多层框架结构测试技术楼结构施工图23P,格式为CAD版本。一、简介:该项目位于贵州,为测试技术楼,建筑主体为钢筋混凝土框架结构,平面呈U型,总尺寸约81mX36m,主要柱网尺寸9mX9m;建筑共3层,总高12.9m,一层层高4.5m,二层层高4.2m,三层层高4.2m,设出屋面楼梯间一处,室外钢梯一处。基础为机械钻孔灌注桩;抗震设防6度;基本风压0.30KN/m2、基

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

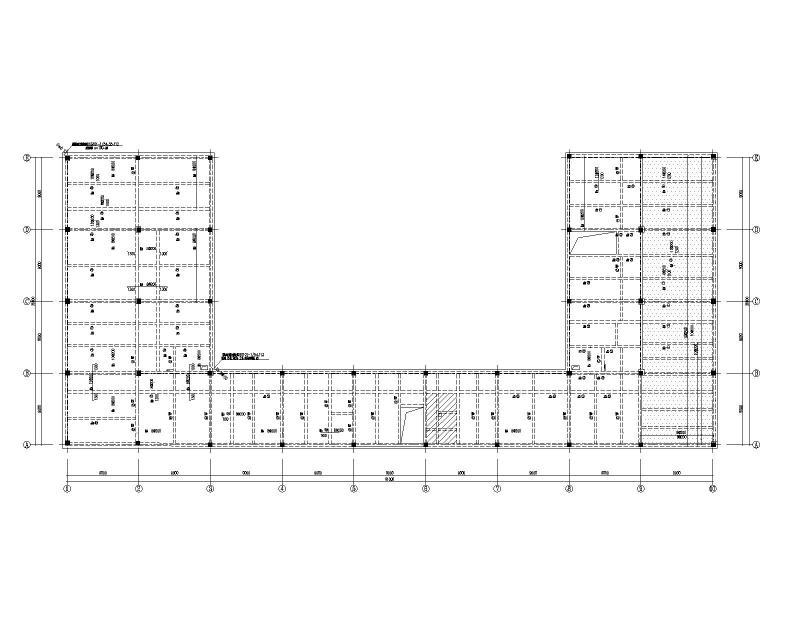

  • 2019多层框架结构测试技术楼结构施工图纸23Pcad - 1
    第 1 张图

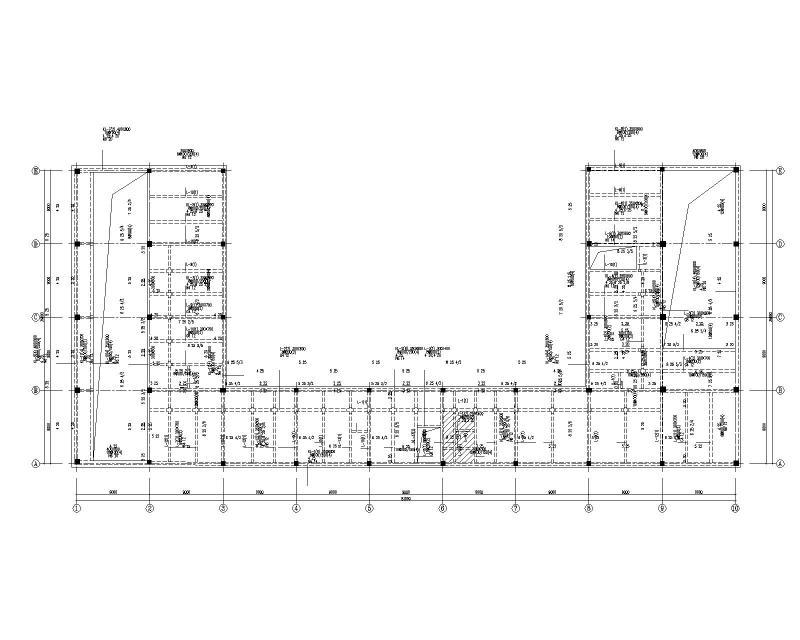

  • 2019多层框架结构测试技术楼结构施工图纸23Pcad - 2
    第 2 张图
  • 2019多层框架结构测试技术楼结构施工图纸23Pcad - 3
    第 3 张图
  • 2019多层框架结构测试技术楼结构施工图纸23Pcad - 4
    第 4 张图
  • 2019多层框架结构测试技术楼结构施工图纸23Pcad - 5
    第 5 张图
  • 2019多层框架结构测试技术楼结构施工图纸23Pcad - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
