4层框架结构物流仓储结构施工大样图2019

搜索更多资源
  • 建筑类别：其他
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 特种结构：水池
  • 基础形式 ：条形基础,独立基础,桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.40kN/平方米
  • 地下室功能：车库
  • 参考图纸：30张
  • 设计年代：近代
概述：该资料结构高度21.7米，属于戊类物流仓储。

附件内含：结构设计总说明、地下车库墙柱平面布置图、地上各层墙柱平面布置图、车库顶板结构布置图、地上各层结构平面图、车库顶板x及y向梁配筋图、正负零标高夹层板做法、楼梯大样图等，dwg格式，共计图纸30张。

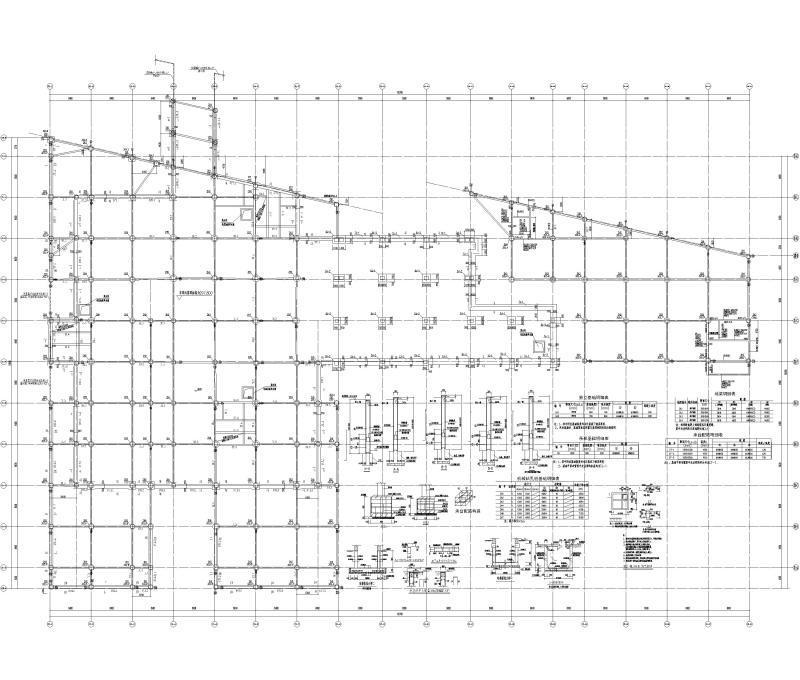

车库基础布置图

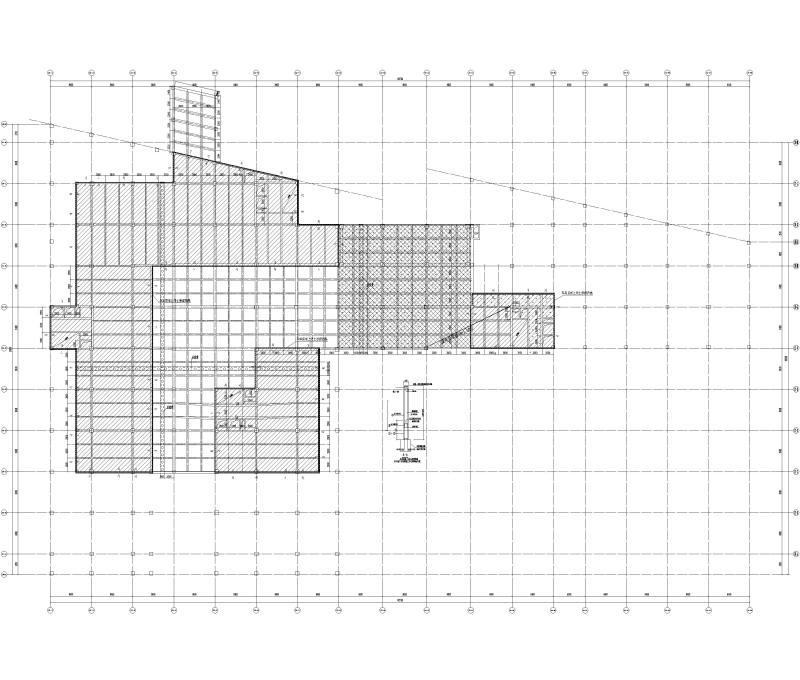

车库顶板结构布置图

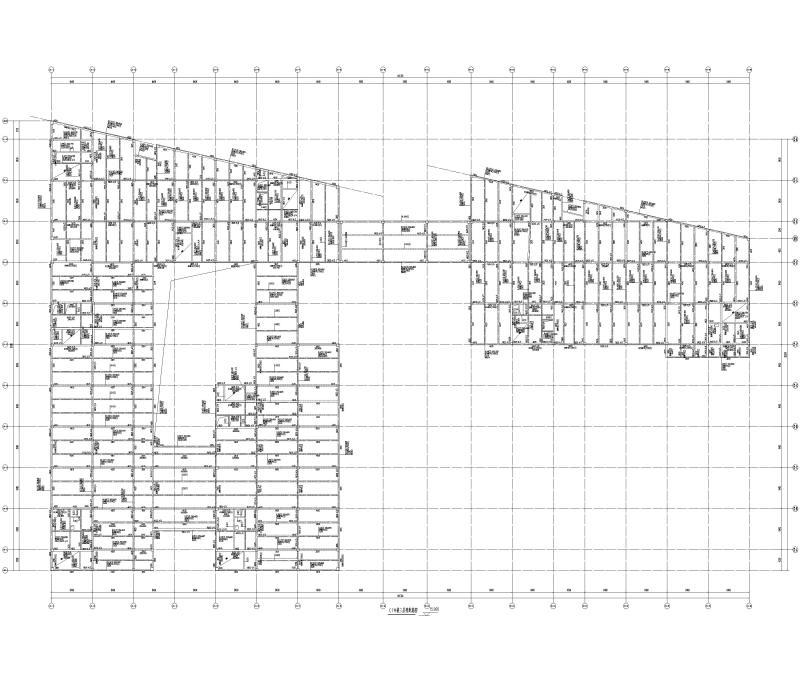

梁配筋图

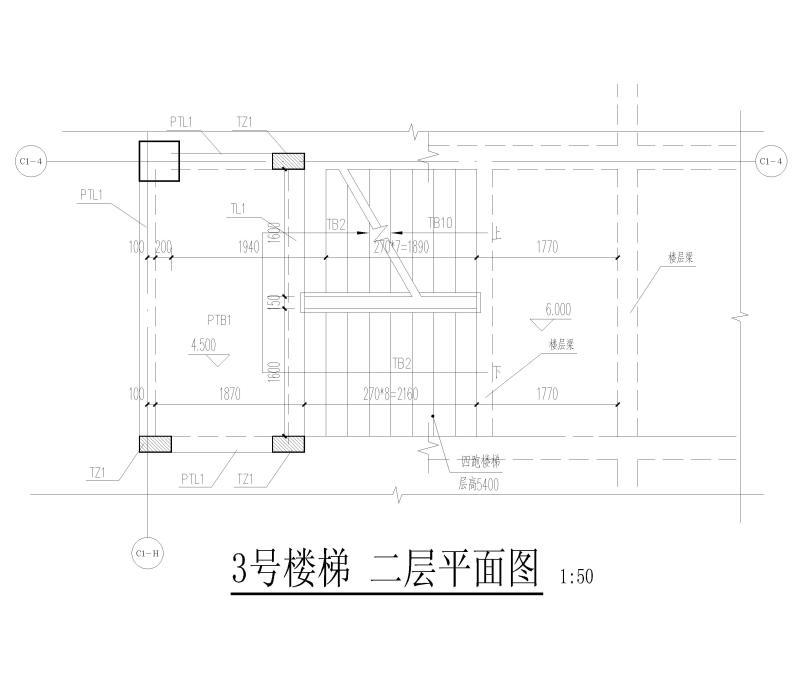

楼梯平面图

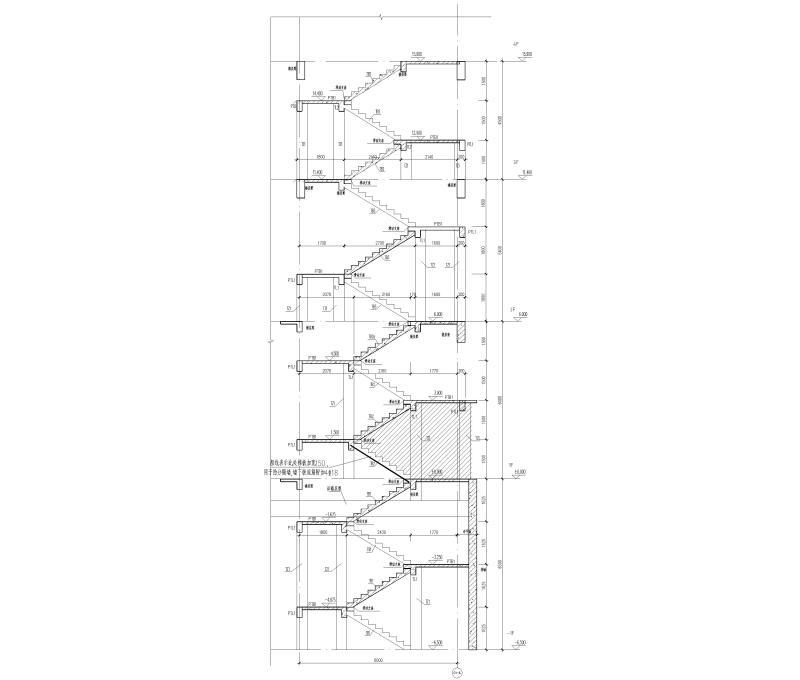

楼梯剖面图
滑动梯板配筋大样图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 框架结构大样图 - 1
    框架结构大样图 - 1
  • 框架结构大样图 - 2
    框架结构大样图 - 2
  • 框架结构大样图 - 3
    框架结构大样图 - 3
  • 框架结构大样图 - 4
    框架结构大样图 - 4
  • 框架结构大样图 - 5
    框架结构大样图 - 5
  • 框架结构大样图 - 6
    框架结构大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
