4层框架结构商贸物流城结构CAD施工大样图（长271米）.dwg

附件详情

该项目是山东某四层框架结构商贸物流城项目，建筑总长271.80m，总宽67.00m，总高22.20m，地上4层，层高分别为6m、5.4m、5.4m、5.4m；局部地下室一层，层高6m，采用CFG桩复合地基，抗震设防烈度为6度。

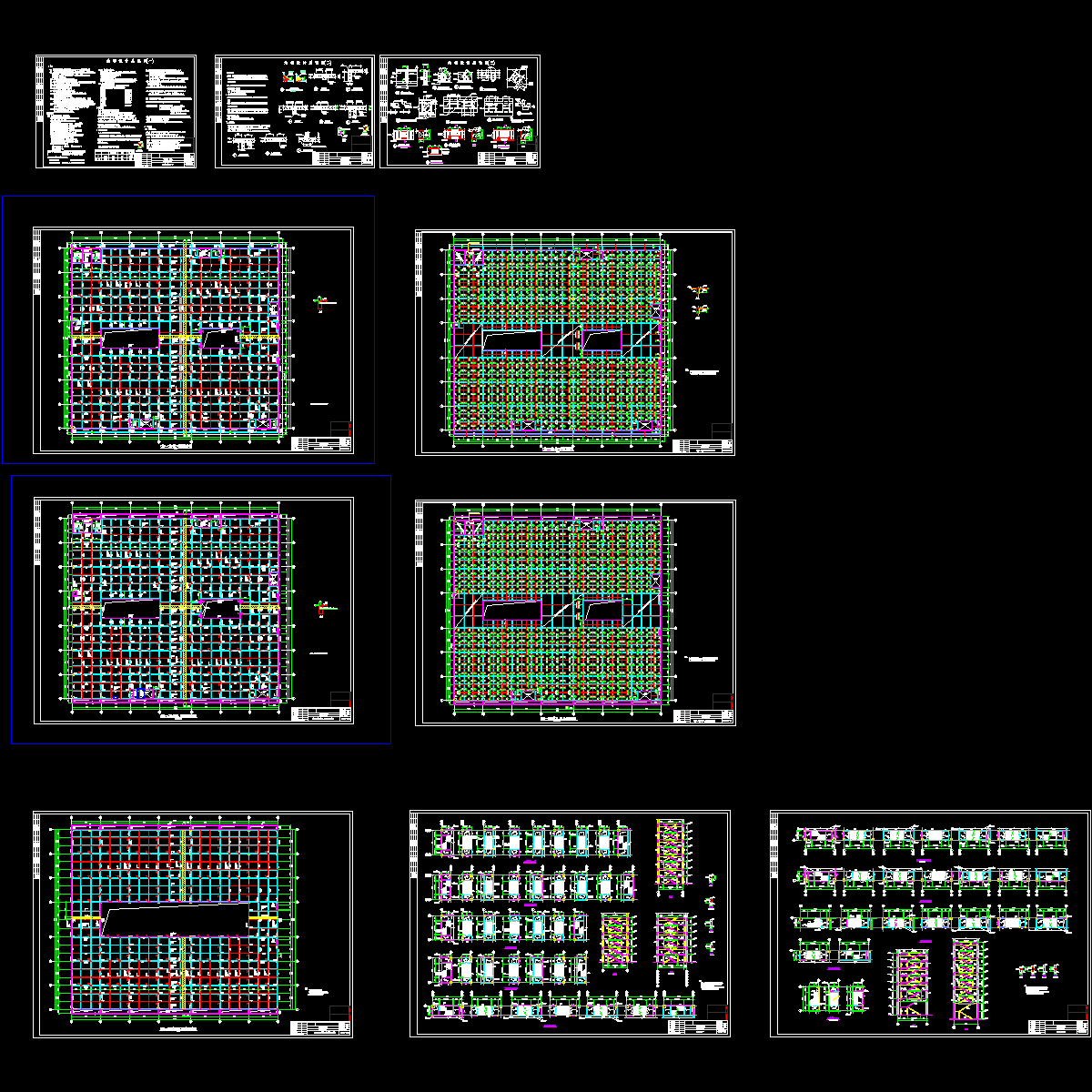

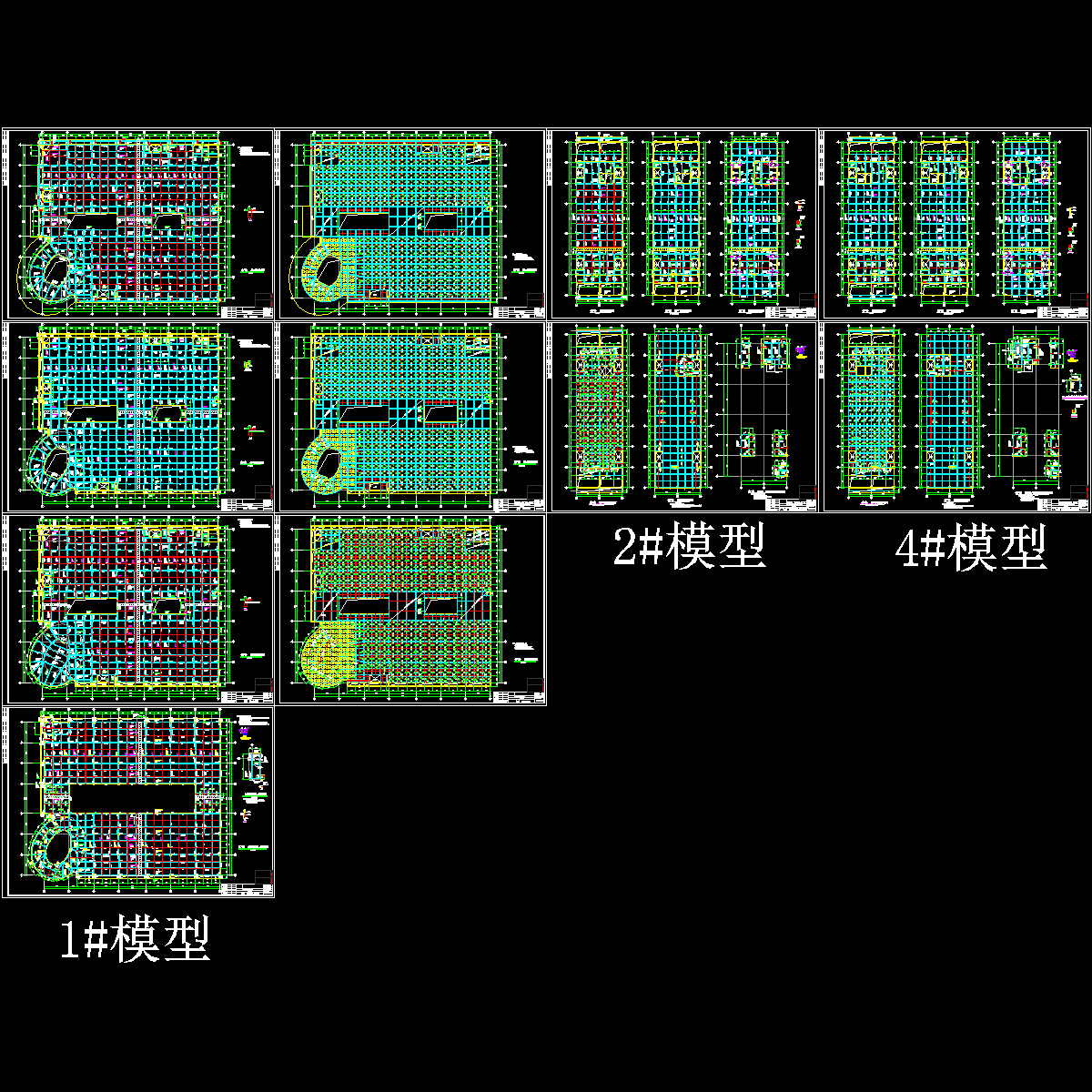

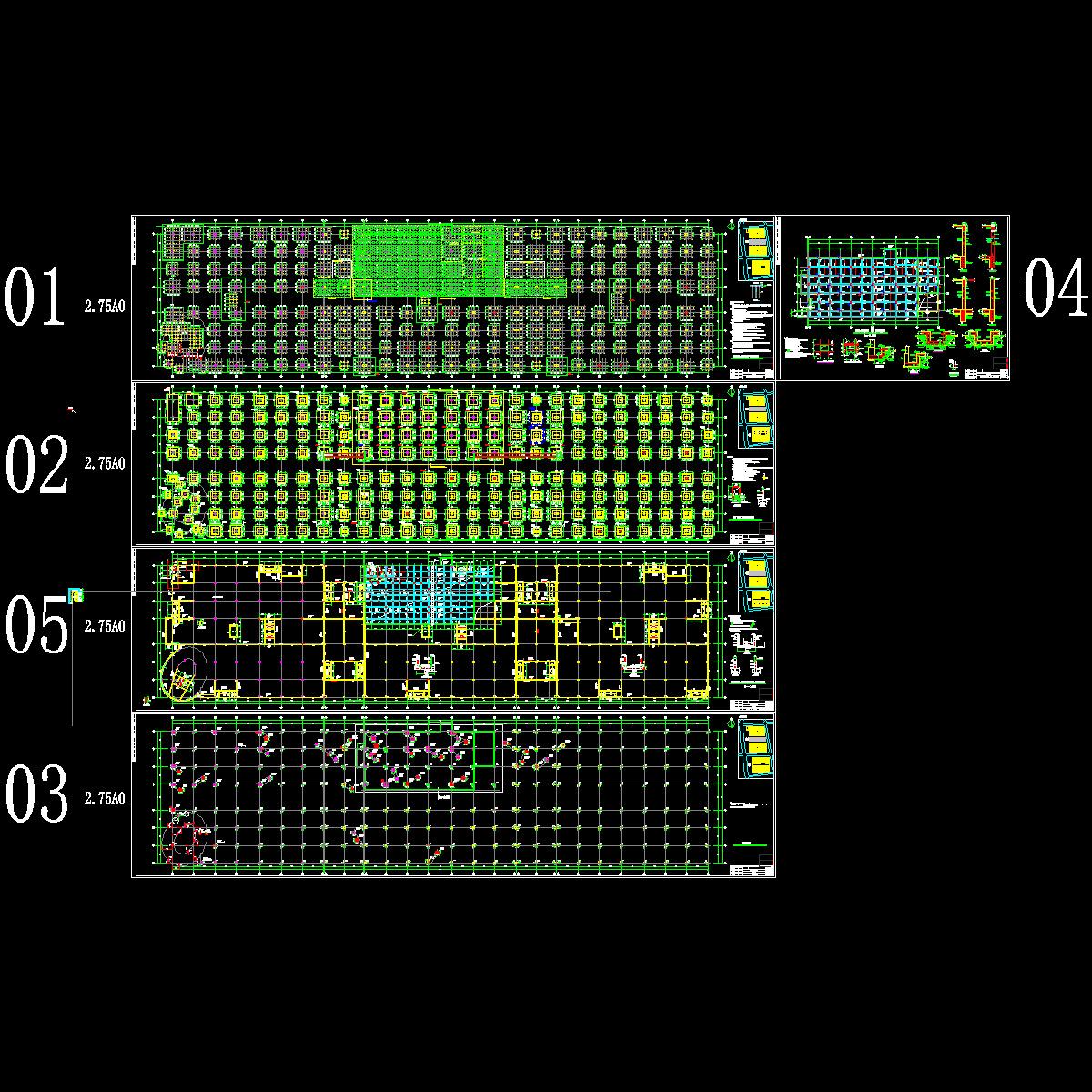

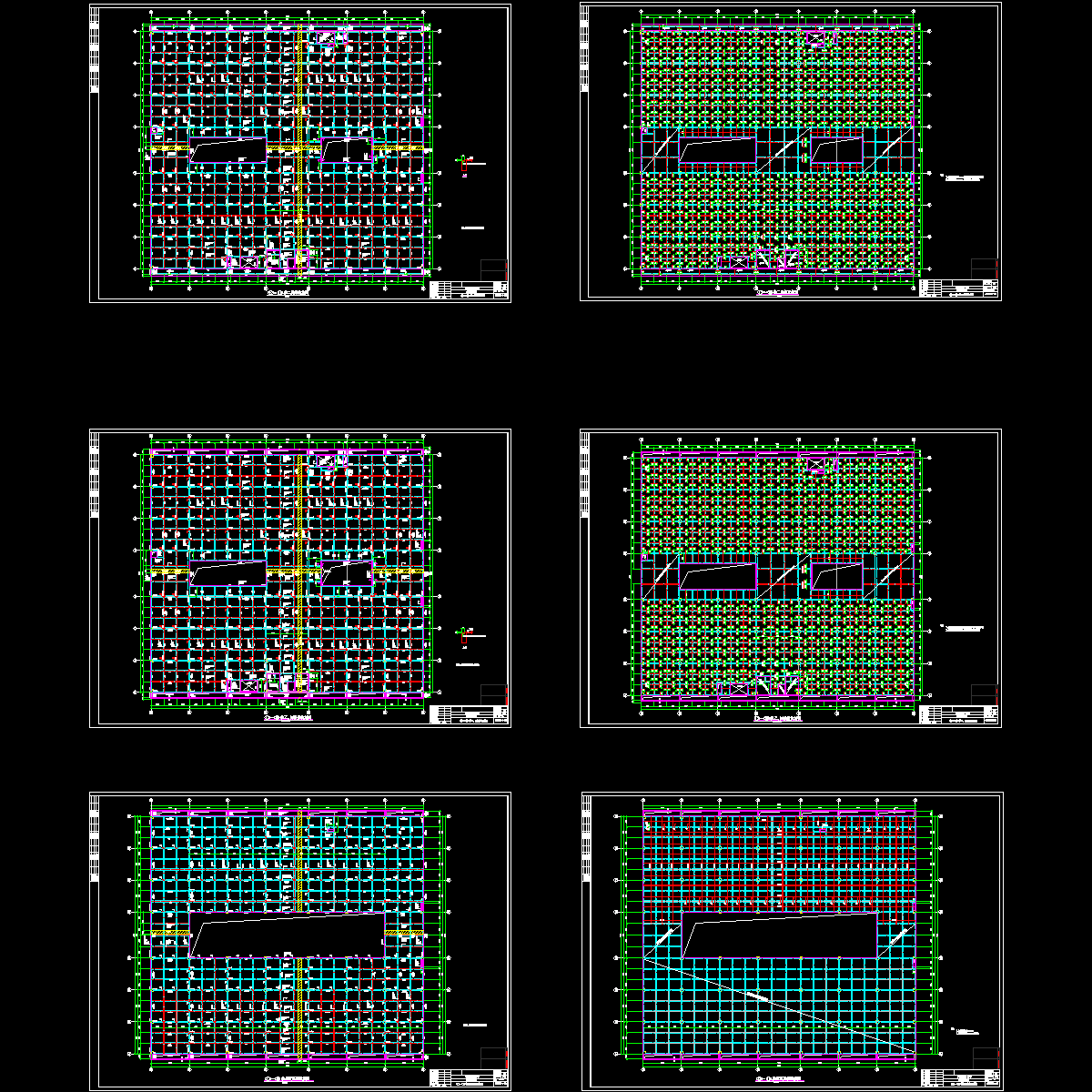

包括：结构设计总说明，CFG复合地基桩 平面布置图 ，柱下独立基础配筋图，基础梁及地下室顶板梁、板配筋图，柱配筋图，地下室底板墙、梁、板配筋图，屋面层梁板配筋图，楼梯大样，各层梁板配筋图，楼梯大样图，节点详图等共计32张图。
编制于近代年3月。
