5层商住楼建筑CAD图纸

  • 住宅类型(型体):板式
  • 建筑高度:多层建筑
  • 图纸设计深度 :方案(初设图)
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:10张
  • 地上层数:5层
  • 地下层数:1层
  • 效果图:无

附件详情

功能:-1F车库、1F商铺、2~5F住宅(顶层跃层)
住宅:三居室(南梯)
资料包含:各层平面图、立面图、剖面图、门窗表、 节点详图
参考资料:10张CAD

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

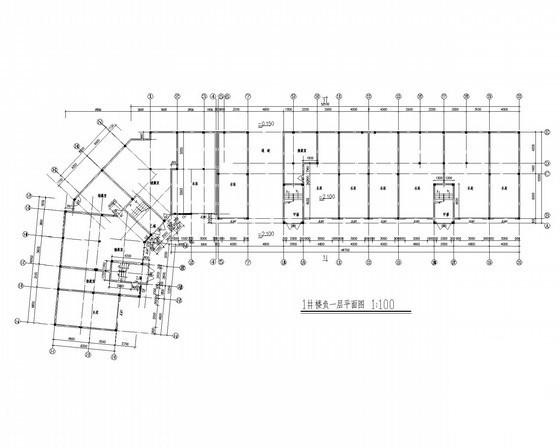

  • 5层商住楼建筑CAD图纸 - 1
    第 1 张图

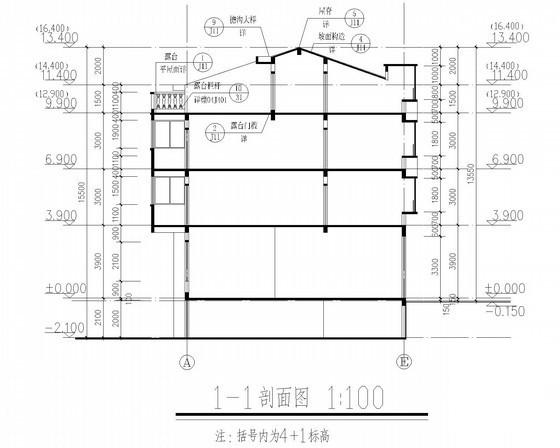

  • 5层商住楼建筑CAD图纸 - 2
    第 2 张图

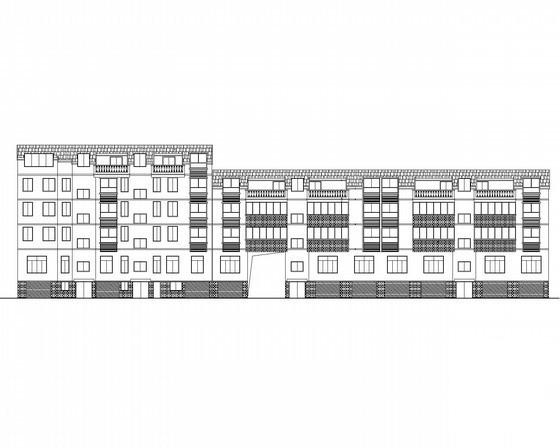

  • 5层商住楼建筑CAD图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
