新城区7层砌体结构住宅楼建筑施工CAD图纸

资料简介
赚取积分

建筑高度类型：多层建筑
建筑设计结构形式：砌体结构
图纸设计深度：施工图
项目所在地：黑龙江
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：5517.52平方米
占地面积：756.00平方米
建筑高度：21.10m
地上层数：6层
设计效果图：无
总户数：60户

附件详情

经济技术指标:住宅总建筑面积5517.52平方米(其中阳台面积268.88平方米),基底面积:756.00平方米.共分四个单元，单元户型为一梯两户,一梯三户一梯四户.总户数为60户.3.建筑层数:地上6层,一层商服，二~六层为住宅.层高:一层商服层高具体详见一层平面图，住宅层高均为3米.总建筑高度21.10米.4.建筑建筑设计结构形式为砖混结构,结构类别为3类,合理使用年限50年,抗震设防烈度为6度.5.防火设计:(1)建筑的耐火等级:二级.(2)防火隔离带处理方法在三层楼板处外墙做100厚300高JCTA-910岩棉，岩棉燃烧性能为A级，导热系数为0.044，具体做法见详图

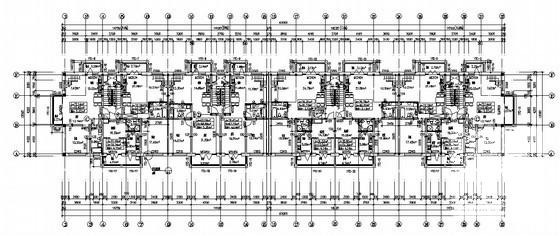

平面

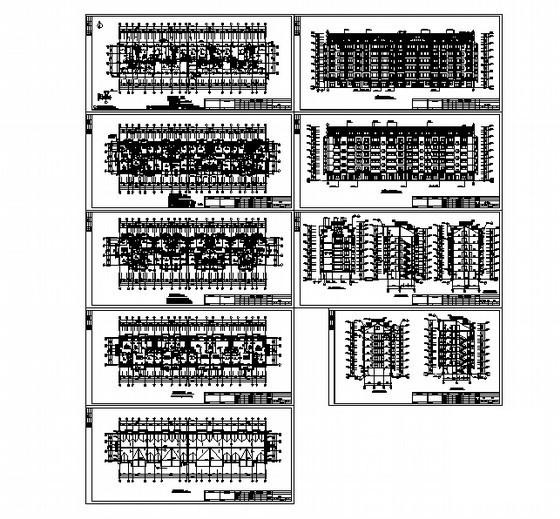

总图

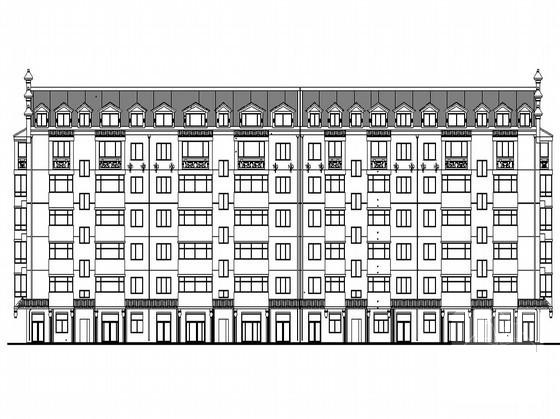

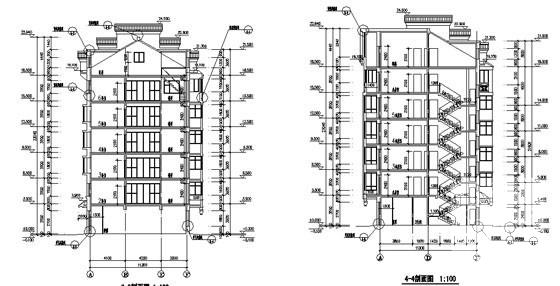

剖立面图

总图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
