砌体结构61层底商住宅楼建筑施工CAD图纸

资料简介
赚取积分

住宅类型（型体）：板式
商业：有
建筑高度类型：多层建筑
建筑设计结构形式：砌体结构
图纸设计深度：施工图
项目所在地：四川
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑设计面积：5357.2平方米
建筑高度：22.400m
地上层数：6层
设计效果图：无

附件详情

该项目为成都温江区某住宅小区2号楼 (层数为6+1层的底商住宅)
总建筑面积5357.2平方米，建筑总高度（女儿墙顶）22.400米。住宅层高为3m，商铺层高为3.8m
该项目建筑设计结构形式为砖混结构，合理使用年限为50年，抗震设防烈度为7度。
该项目属于底部框架多层砖混住宅楼，民用建筑设计等级为三级，建筑耐火等级为二级。
图纸内容包括各层建筑平立剖面图、建筑节能设计说明、建筑设计说明、屋顶平面图、楼梯节点详图、门窗列表等等

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

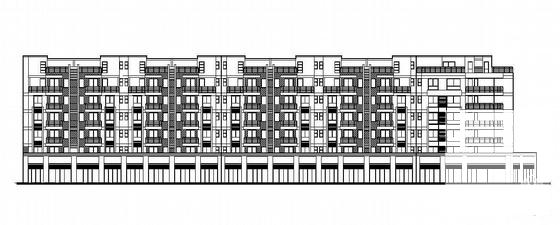

第 1 张图

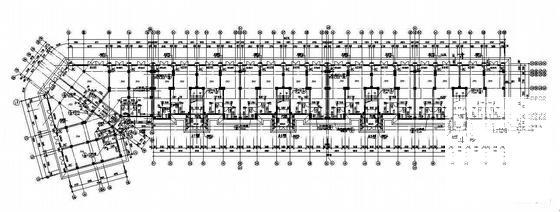

第 2 张图

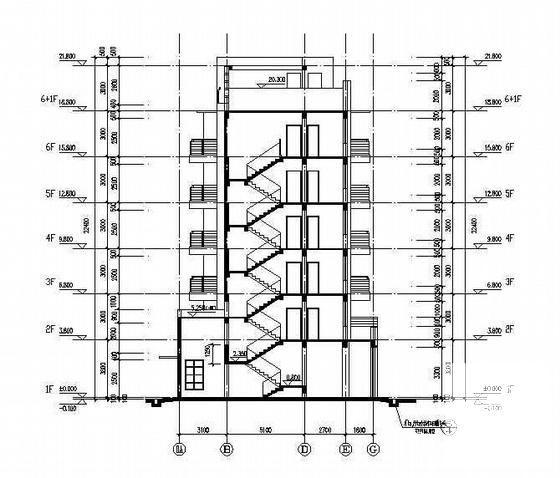

第 3 张图

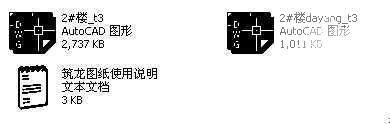

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
