海岸项目框架结构5层叠院拼接别墅建筑施工CAD图纸(D2,D3,D8,D9型)

  • 别墅设计类别:叠拼别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:18.168m
  • 地上层数:5层
  • 设计效果图:无

附件详情

某海岸项目别墅 建筑施工 图(D2,D3,D8,D9型)


建筑设计结构形式为:框架结构
抗震设防烈度:6
层数为: 5层
高度为: 18.168米
屋顶形式:坡屋顶
这份参考资料包括资料目录、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样等。

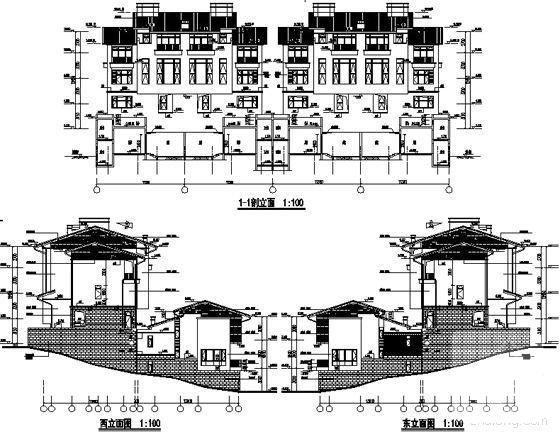

侧立面图

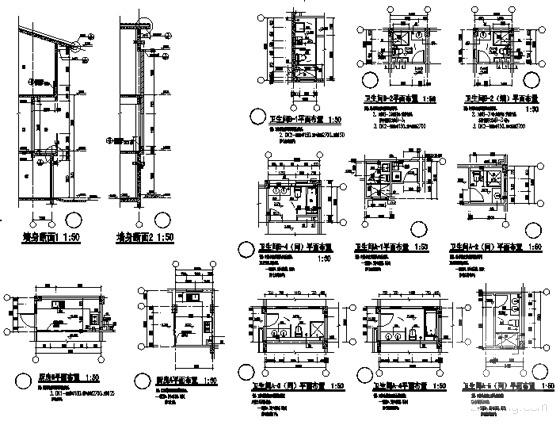

节点详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

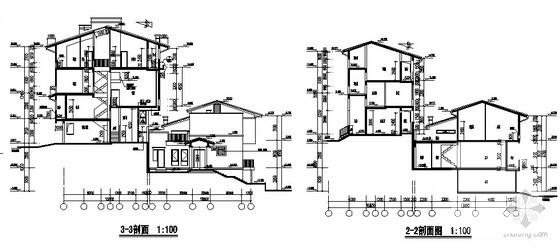

  • 海岸项目框架结构5层叠院拼接别墅建筑施工CAD图纸(D2,D3,D8,D9型) - 1
    第 1 张图
  • 海岸项目框架结构5层叠院拼接别墅建筑施工CAD图纸(D2,D3,D8,D9型) - 2
    第 2 张图
  • 海岸项目框架结构5层叠院拼接别墅建筑施工CAD图纸(D2,D3,D8,D9型) - 3
    第 3 张图

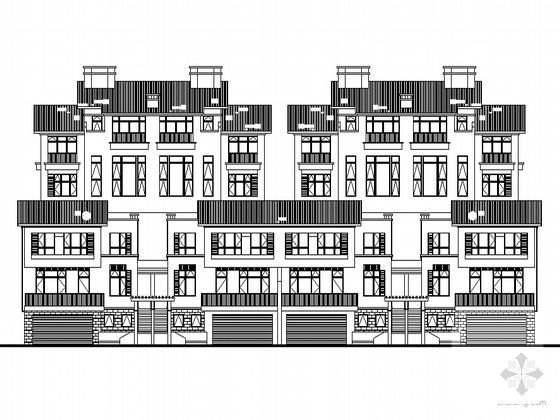

  • 海岸项目框架结构5层叠院拼接别墅建筑施工CAD图纸(D2,D3,D8,D9型) - 4
    第 4 张图

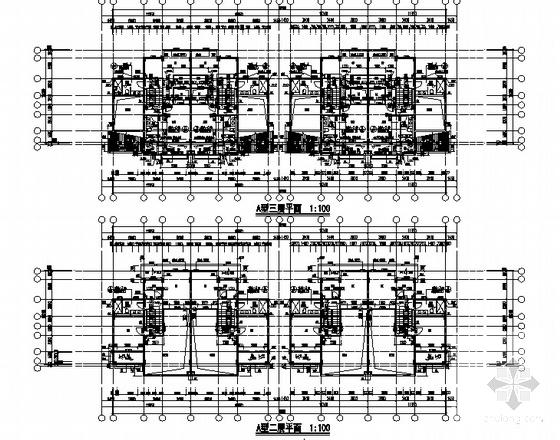

  • 海岸项目框架结构5层叠院拼接别墅建筑施工CAD图纸(D2,D3,D8,D9型) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
