欧陆风格19层剪力墙结构高档商住楼建筑施工CAD图纸

附件详情

本图纸为某一类高层（19层）商住楼全套施工图，此图纸为某大院图纸，图纸设计深度和绘图习惯（图层、颜色、线条等）都非常标准，值得参考学习!

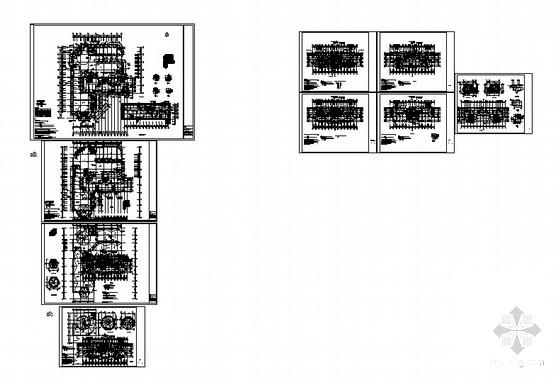

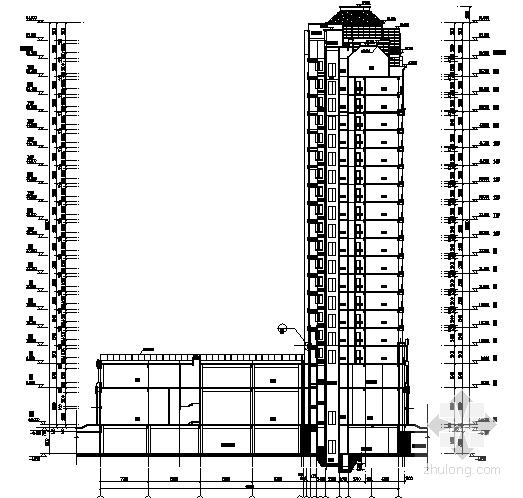

图纸数量为40多张，dwg格式，其中包括资料目录，设计说明、建筑构造材料表、门窗表、地下室平面图，1-19层平面、立面、剖面、楼梯放大平面图，卫生间详图、墙身详图及其他 节点详图 、门窗表、门窗大样等。
地下建筑面积为652m，
总建筑面积16741m，
占地面积为3177m。
地下室：1层，车库
类型：一类高层商住楼
建筑设计结构形式：剪力墙结构，
建筑层数： 19
建筑高度：66.35m
。
