19731平22层剪力墙结构公寓改建工程建筑施工套CAD图纸

附件详情

某国贸公寓改建工程 建筑施工 图套图

该项目为威海经济开发区建设的威海xxxx国贸公寓改建工程建设地点位经济开发区的中心地段，西邻青岛中路东侧为海滨路及世纪广场，建筑地下共二层，其中地下二层为箱型基础层，地下一层为设备用房。地上共二十二层，均为 高层住宅 。该工程于1993年11月完成设计，于1995年7月封顶，后因多种原因停工至今，现为改建设计。
民用建筑工程设计等级一级，耐久年限50~100年
建筑分类及耐火等级一类一级
建筑抗震设防烈度：七度
总建筑设计面积：19731m2，含地下建筑设计面积：1691.26m2
建筑层数：地上22层，地下二层（其中地下二层为箱型基础层）
建筑设计结构形式：钢筋混凝土剪力墙结构
屋面防水等级：二级

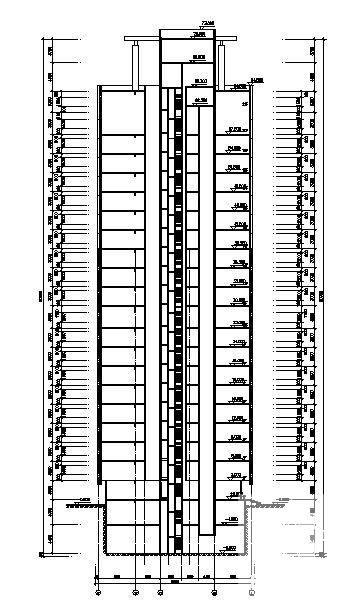

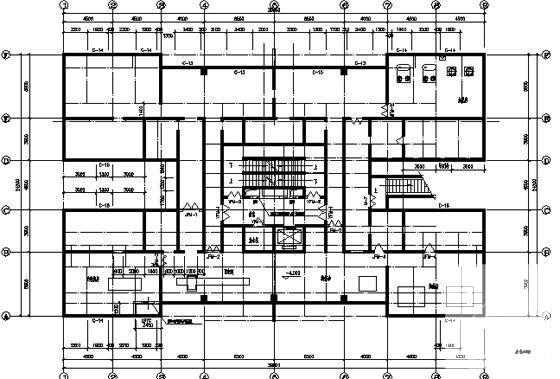

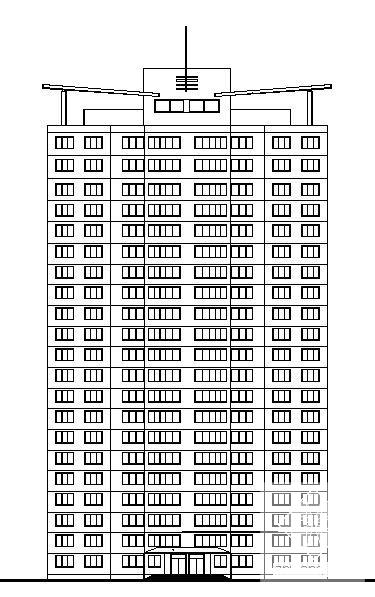

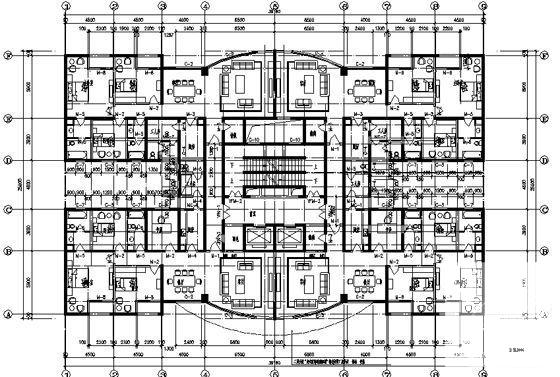

建筑施工图 包括：资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等。
