9600平18层剪力墙结构高层住宅结构CAD施工图纸（建筑图纸）

附件详情

该项目是高层住宅项目，地上18层，剪力墙结构，总建筑面积9612平方米，地下2层，建筑高度：53.36m，基础采用桩筏基础，地基基础设计等级为乙级。

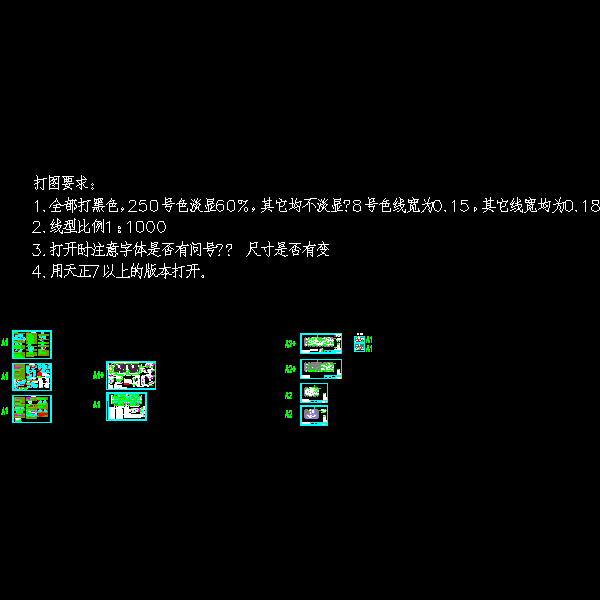

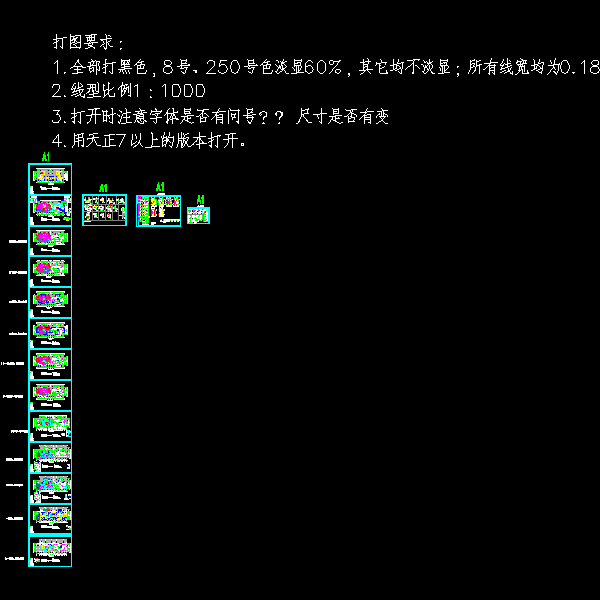

结构专业该资料包含：结构设计说明，桩定位图，桩基础平板式筏形承台 平面布置图 ，墙柱布置图，墙柱大样，各层梁板配筋图，节点详图，楼梯图等共计27张图。

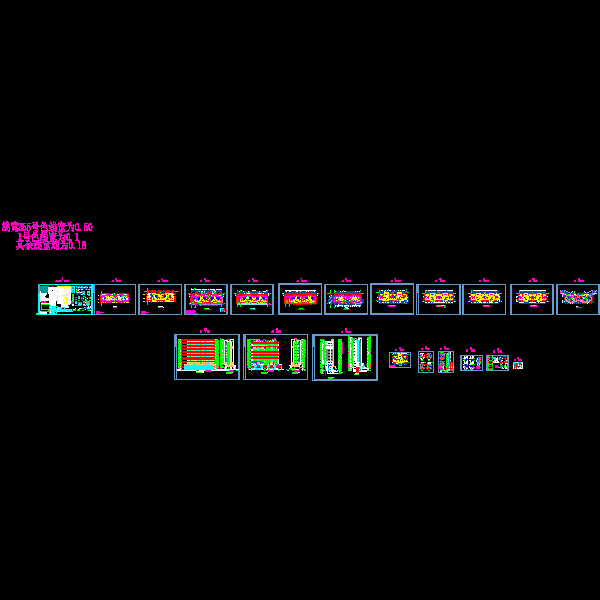

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，单元放大平面图，墙详图，楼梯图等共计21张图。
总计48张图。分享投稿时间：近几年3月。
