9100平24层剪力墙高层住宅楼建筑结构CAD施工大样图

该项目为住宅小区-7#栋，建筑物结构高度为71.10米。为剪力墙结构，地上24层，一层层高最高4.40m，二层及二层以上住宅层高均为2.90m。本主体工程嵌固部位位于地下室底板，总建筑面积：9160.84平方米，该项目采用预应力高强混凝土管桩(代号PHC)，基础设计等级为甲级，抗震设防烈度为6度。

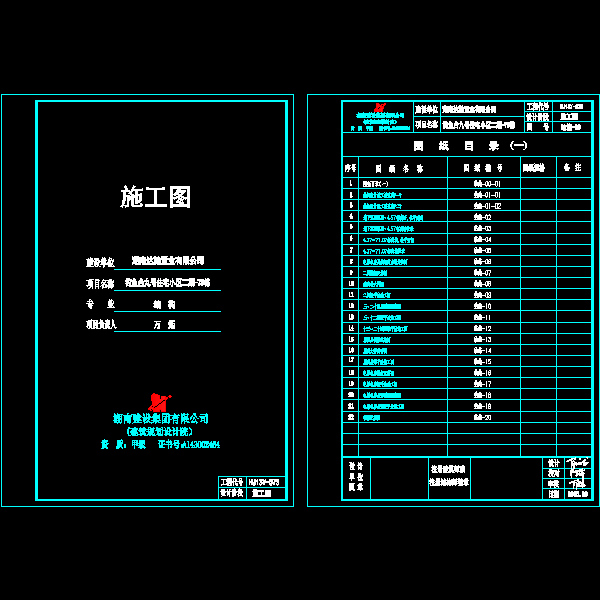

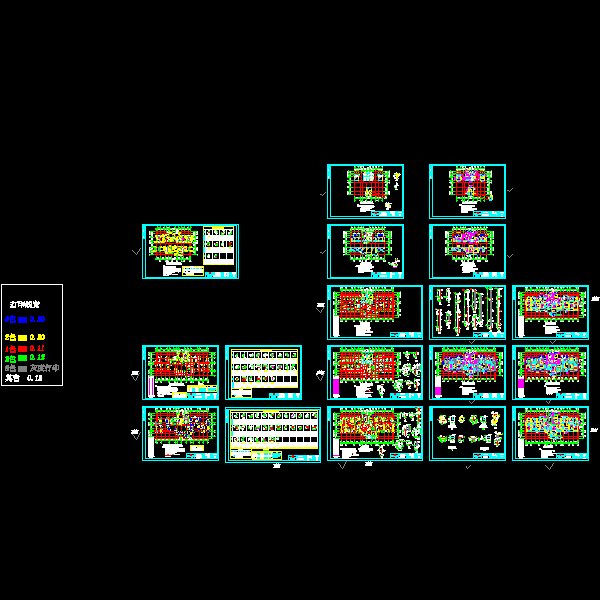

结构专业该资料包含：结构设计施工总说明，基础桩基 平面布置图 ，基础梁配筋平法施工图，基础承台配筋图，墙、柱平面图，模板配筋图，线脚柱大样图，梁平法施工图，楼梯配筋图，共计25张图。

建筑专业该资料包含： 建筑施工图设计 总说明 室内装修表，平面图，立面图，剖面图，各种详图等共计18张图。

7#基础桩基平面布置图

地下室顶板顶~4.37标高墙、柱平面图

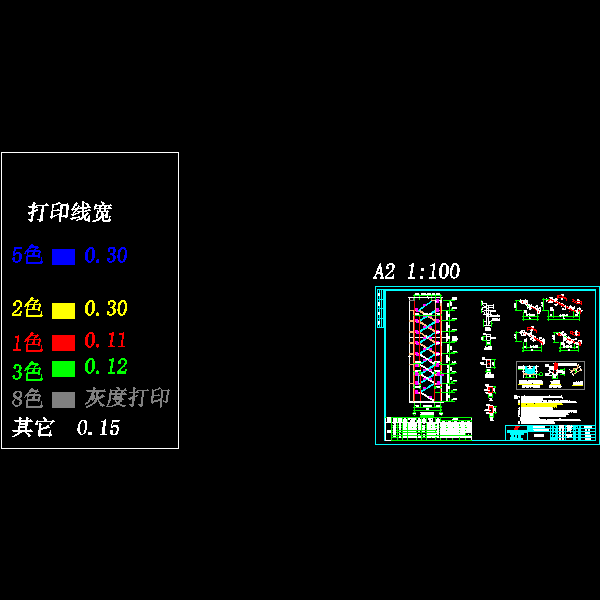

三~二十四层模板配筋图

十三~二十四层梁平法施工图

屋面大样剖面图

大样图
