24层剪力墙高层住宅楼结构施工大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：24层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：独立基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 地下室功能：车库
- 参考图纸：51张
- 设计年代：近代
附件详情
该项目是青岛某高层住宅项目，地上24层，剪力墙结构，地下一层，共计2栋，B3#、B5#，分别采用墙下条基+防水底板、墙下条基、桩基+防水底板，基础设计等级为乙级，抗震设防烈度为6度。
该资料包含：
结构设计说明
，基础结构布置图，人工挖孔灌注桩设计说明，基础详图，梁板配筋图，墙柱布置图，楼梯、外墙图，节点大样图等共计51张图。
十六~二十三层顶梁配筋图

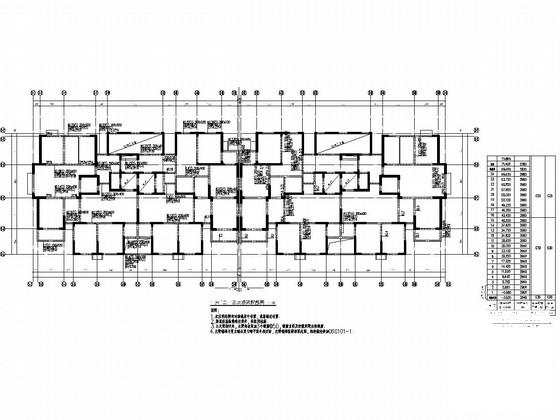

四~二十三层顶结构布置图

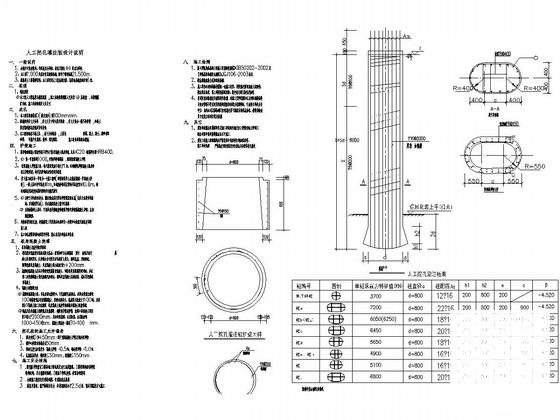

桩基说明
基础详图
墙身详图
楼梯详图

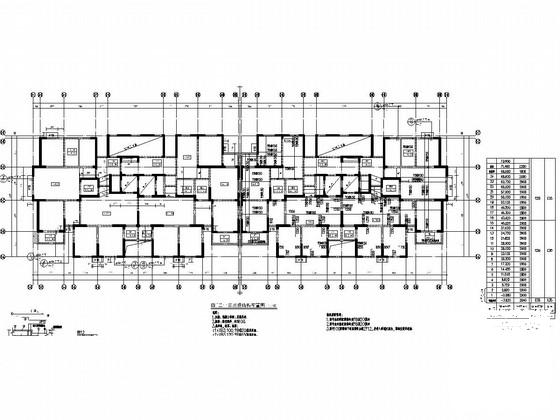

一~三层墙、柱配筋图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

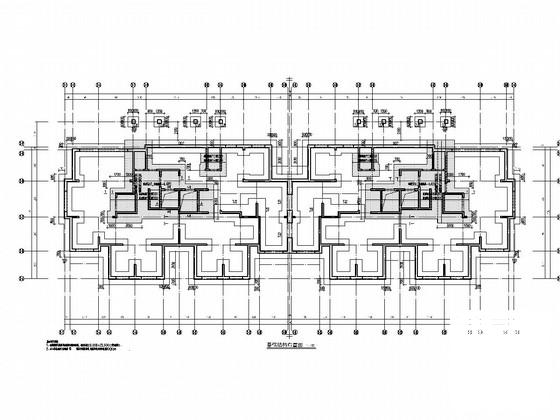

高层住宅图 - 1 -
高层住宅图 - 2 -
高层住宅图 - 3 -
高层住宅图 - 4 -
高层住宅图 - 5 -
高层住宅图 - 6 -
高层住宅图 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：2.56 MB
- 收藏次数：0
-
文件名称：
附件-995888988785990790098.rar
