24层剪力墙结构高层住宅楼结构施工大样图

附件详情

该项目位于安徽省，地上24层，地下1层 ，采用一般剪力墙结构；总高度(室外地面至大屋面)为69.900m。基础顶~8.670标高为剪力墙底部加强部位。该项目承台基础为墙下条形承台，基础设计等级为甲级，抗震设防烈度为7度。

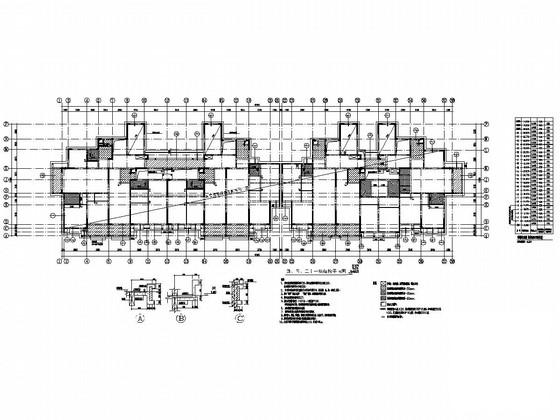

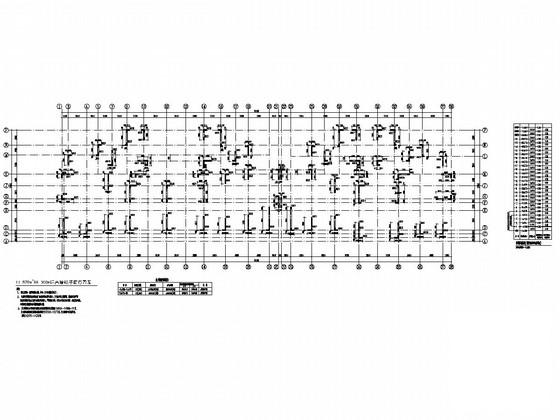

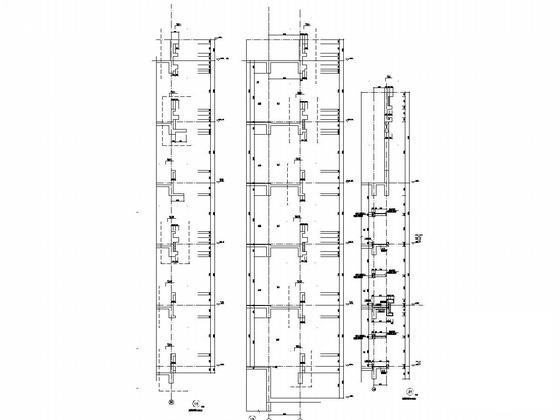

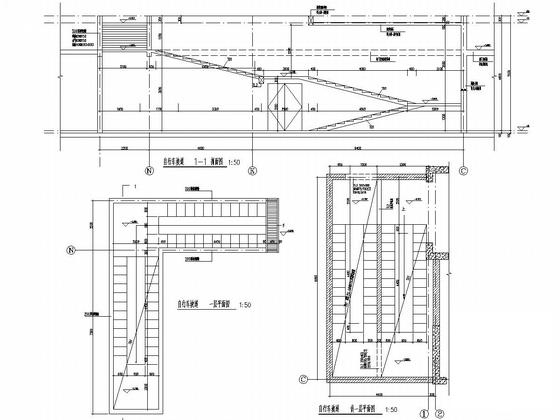

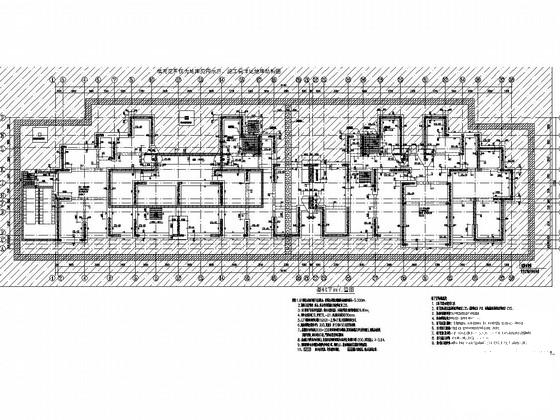

该资料包含：混凝土结构设计总说明(一~三)，桩位平面布置图，基础平面布置图，基础大样图，墙柱 平面布置图 ，剪力墙暗柱及柱配筋表，结构平面图，梁配筋平面图，坡道结构详图，墙身大样图，楼梯图等共计36张图。
分享投稿时间：近几年6月。
