9700平33层剪力墙高层住宅楼结构CAD施工图纸

附件详情

该项目是安徽高层住宅楼项目，地上33层，地下2层，剪力墙结构，建筑面积：9701.3平方米，地下建筑面积：560.5平方米，总住户为131户，高度96.15m，该项目设防烈度为七度,设计基本地震加速度值为0.1g。设计地震分组为第一组，设计特征周期为0.35s，剪力墙底部加强区为基础顶到四层顶(11.570)，水泥粉煤灰碎石桩(CFG桩)复合地基，采用长螺旋钻孔管内泵压混合料成桩，基础设计等级为甲级。

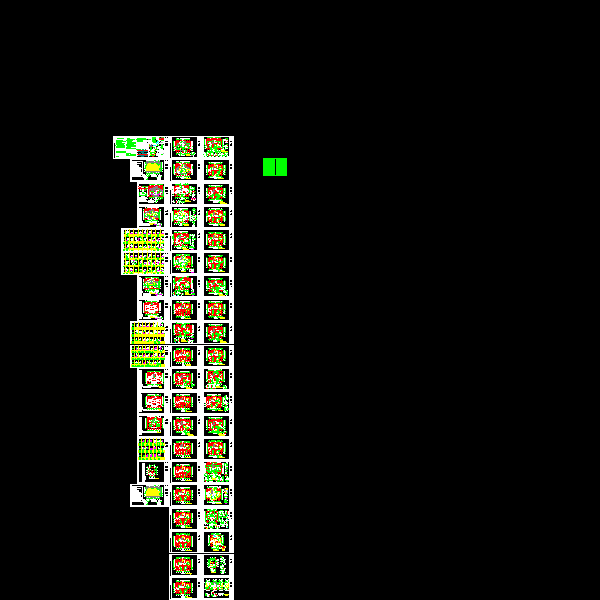

该资料包含：结构设计说明，CFG桩平面布置图，筏板基础平面图，各层剪力墙 平面布置图 ，柱表，板钢筋图，梁钢筋图， 楼梯详图 等共计55张图。
