6层底框商住宅楼建筑结构CAD施工图纸(带阁楼)

资料简介
赚取积分

住宅类型（型体）：板式
商业：有
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：底框
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：8张
建筑设计面积：6511.28平方米
占地面积：1141.52平方米
地上层数：6层
设计效果图：无

附件详情

该项目为某六层底商住宅楼建筑结构施工图(带阁楼)
建筑面积为：6511.28平米；
占地面积：1141.52平米；
建筑耐火等级：二级；
底框部分框架梁柱及抗震墙抗震等级为三级，梁柱纵筋均需采用焊接搭接。
主要结构类型为：底框；
抗震设防烈度：六度；
建筑类别：丙类；
设计使用年限：50年；
图纸内容包括建筑和结构两方面，
建筑：各层平面图、屋顶和阁楼的平面图、立面图、剖面及楼梯栏杆大样共六张图纸；
结构：桩位布置平面图、基础梁平法配筋图、楼面梁平法配筋图、底框柱平法配筋图、各层及屋顶结构平面图等，共八张图纸；

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

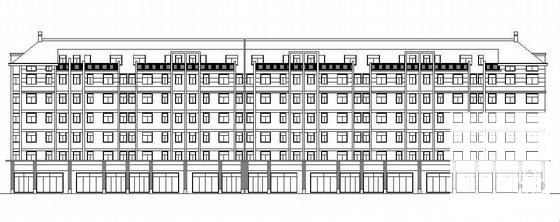

第 1 张图

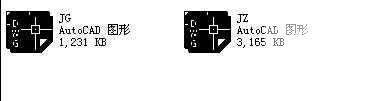

第 2 张图

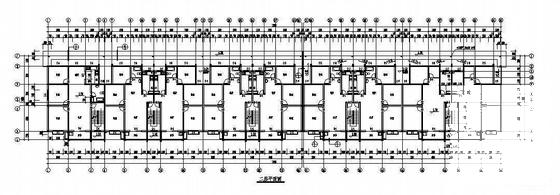

第 3 张图

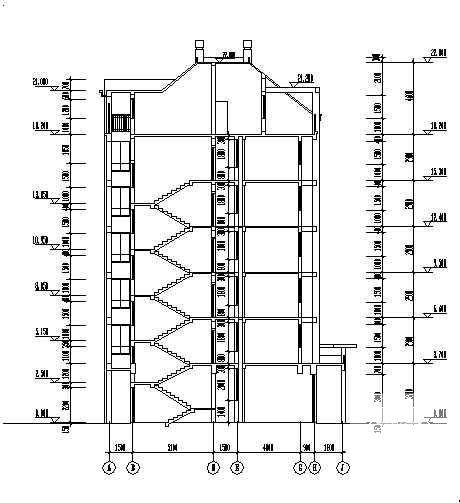

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
