2759平米地上5层商住楼电气施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2759平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 接地方式:TN-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为某商住楼,建筑面积2759平方米。该项目住宅两个单元,总六层带阁楼,东侧接邻为三层网点,住宅一梯两户,网点总五户;网点一层层高3.9m,二、三层层高3.6m,住宅底层为储藏室层高2.2m,一至五层住宅层高均2.8m。该资料的设计范围包括:电气照明、 防雷接地 、有线电视、电话通讯和防盗对讲系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

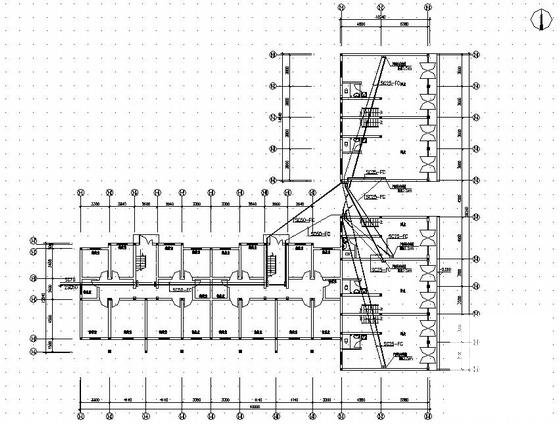

  • 商住楼电气图纸 - 1
    商住楼电气图纸 - 1

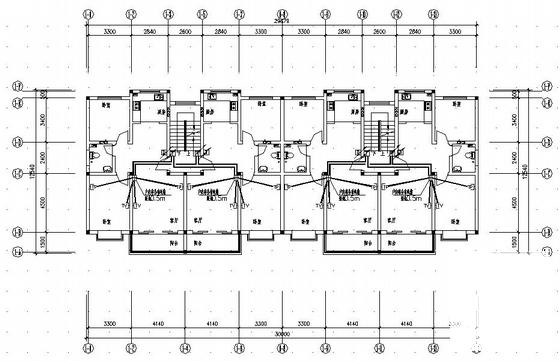

  • 商住楼电气图纸 - 2
    商住楼电气图纸 - 2
  • 商住楼电气图纸 - 3
    商住楼电气图纸 - 3
  • 商住楼电气图纸 - 4
    商住楼电气图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
