中学新建校区6层宿舍楼建筑结构水电CAD施工图纸

• 建筑高度类型：多层建筑

• 建筑设计结构形式：砌体结构

• 图纸设计深度：施工图

• 项目所在地：河南

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：10张

• 建筑设计面积：12928平方米平方米

• 建筑高度：24.3m

• 地上层数：6层

• 地下室建筑设计面积：12928平方米平方米

• 设计效果图：无

附件详情

漯河中学新建校区工程总建筑面积为12928平方米 总投资1.1亿元。校区包括图文信息中心、艺术中心、行政楼、教学楼、实验楼、男女生宿舍，体育馆、食堂等9个单体单体建筑。
内容主要涉及：1.初步设计；2.修改方案；3.效果图；4.最终施工图全套图纸分为1.图书馆艺术楼2.学生食堂3.行政办公楼4.高中部教学楼5.初中部教学楼6.学生宿舍7.学生活动中心8.变配电房9.消防泵房10.总图11.效果图图纸总大小为：300MB 由北京某设计院设计。

本文件包为其中之6.漯河中学新建校区六层宿舍楼建筑结构施工图（建筑/结构/水/电）
工程建筑建筑设计结构形式为：砖混结构、层数为： 6层、高度为： 24.3米

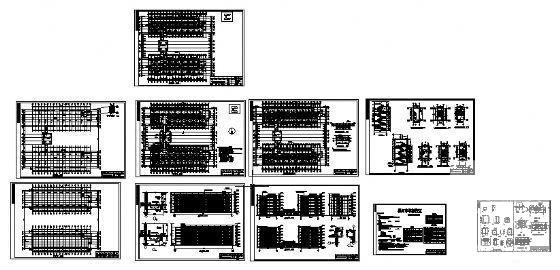

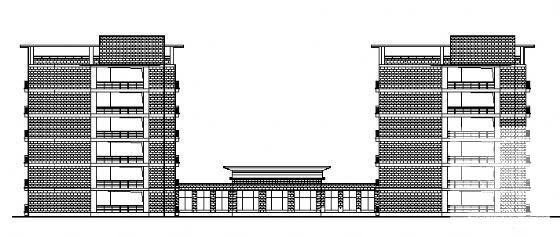

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共10张图纸
设计功能包括：宿舍等。


另包括完整的，结构施工图、水、暖、电施工图。
