中学新建校区3层学生食堂建筑结构CAD施工图纸

附件详情

漯河中学新建校区工程总建筑面积为12928平方米 总投资1.1亿元。校区包括图文信息中心、艺术中心、行政楼、教学楼、实验楼、男女生宿舍，体育馆、食堂等9个单体单体建筑。
内容主要涉及：1.初步设计；2.修改方案；3.效果图；4.最终施工图全套图纸分为1.图书馆艺术楼2.学生食堂3.行政办公楼4.高中部教学楼5.初中部教学楼6.学生宿舍7.学生活动中心8.变配电房9.消防泵房10.总图11.效果图图纸总大小为：300MB 由北京某设计院设计。

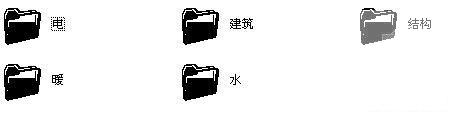

本文件包为其中之2漯河中学新建校区三层学生食堂建筑结构施工图（建筑/结构/水/电/暖）
工程建筑面积约为：18827平方米、建筑设计结构形式为：框架结构、层数为： 3层、高度为： 18.00米

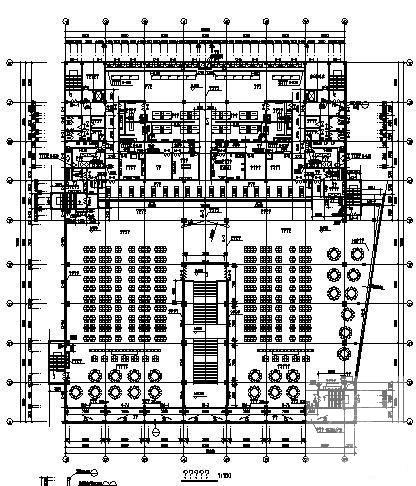

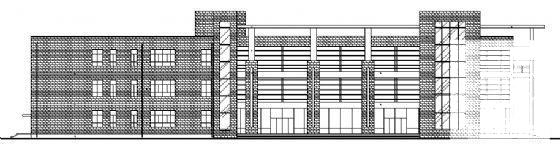

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等，共14张图纸
设计功能包括：操作间、休息厅、大食堂、小餐厅等。

另包括完整的，结构施工图、水、暖、电施工图。
