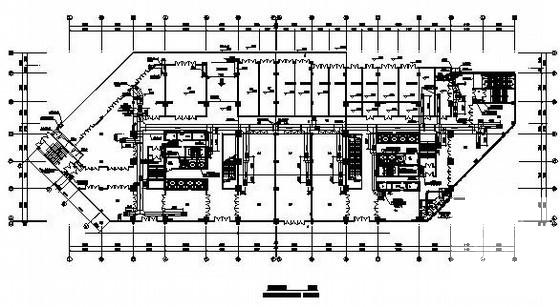

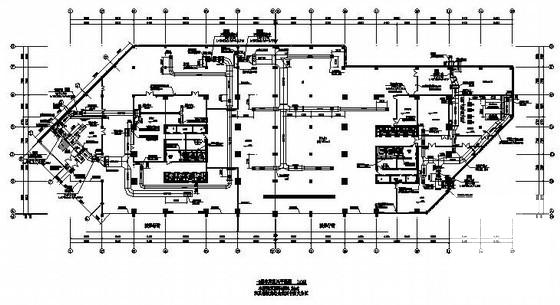

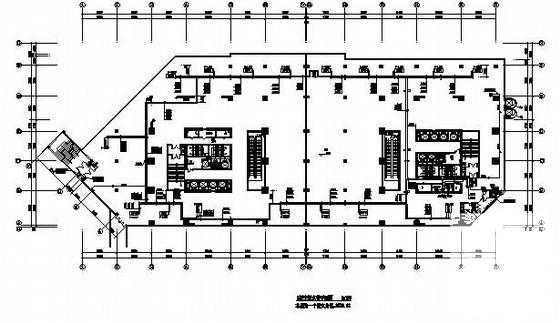

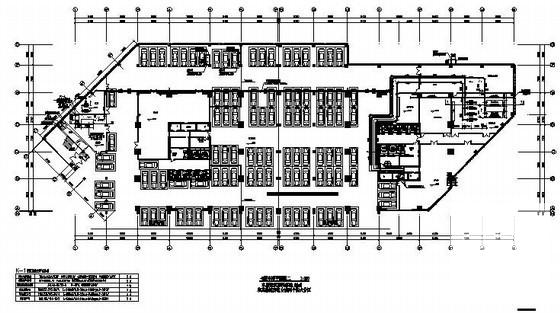

47层大厦空调施工设计图纸

附件详情

本建筑为I类超高层综合楼，建筑高度大于150米，有2座塔楼，为46层商业、公寓式住宅和办公用房综合体。其中，负3层为车库和设备用房，负2层为超市，负1－5层为商业用房，6层为会所，7－46层为塔楼。塔楼在15、30层设置有开敞式避难间。空调水系统：冷热水系统采用闭式机械循环异程系统，系统最大工作压力为：1.0MPa。a，空调末端水系统采用变流量运行，制冷主机、循环泵采用定流量运行，主供回水管道之间设电动压差旁通控制系统。本建筑集中空调水系统采用闭式循环两管制水系统。本建筑空调采用离心式制冷机组、模块式VRV多联式热泵机组。
