惠东上3层联排别墅全套施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:0.5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 地下室功能:其他
  • 参考图纸:48张
  • 设计年代:近代

附件详情

惠东某联排别墅全套图纸
该资料为:惠东某联排别墅全套图纸
抗震设防烈度:6度
结构类型:钢筋混凝土
结构体系:异型柱框架
该项目基础为:柱下独立基础
该资料包含:
建筑图:
建筑设计总说明、工程做法说明、联排别墅节能专篇、半地下室平面图、各层平面图、屋顶平面图、立面图、剖面图、 节点详图 、楼梯详图、厨卫详图、墙身大样图、门窗表及门窗大样共18张图纸;
结构图:
结构设计总说明、基础平面图、柱下独立基础详图、地梁结构平面图、墙、柱平法施工图、各层结构平面图、屋顶结构平面图共8张图纸。
暖通图:
设计施工说明、一层燃气平面图、燃气系统图共2张图纸。
电气图:
电气设计总说明、主要设备表及强、弱电系统图、各层 照明平面图 、屋顶 防雷平面图 、基础接地平面图、各层 弱电平面图 共12张图纸;
给排水图:
给排水设计施工说明、图例、给排水系统展开图、各层给排水平面图、屋顶层给排水平面图、厨卫给排水大样图共8张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

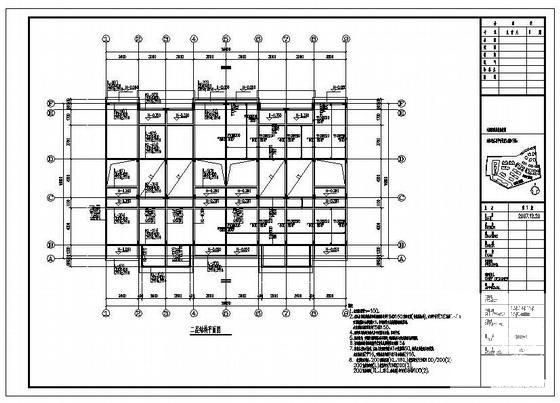

  • 别墅施工全套图 - 1
    别墅施工全套图 - 1

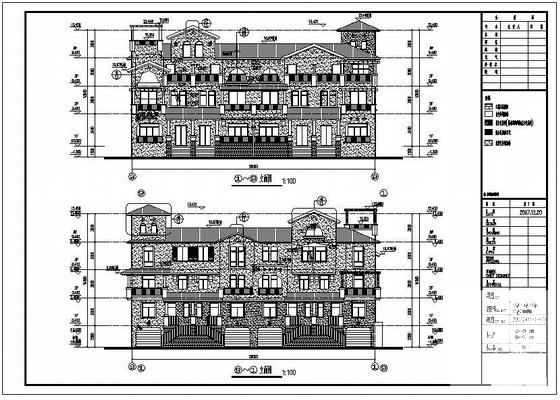

  • 别墅施工全套图 - 2
    别墅施工全套图 - 2

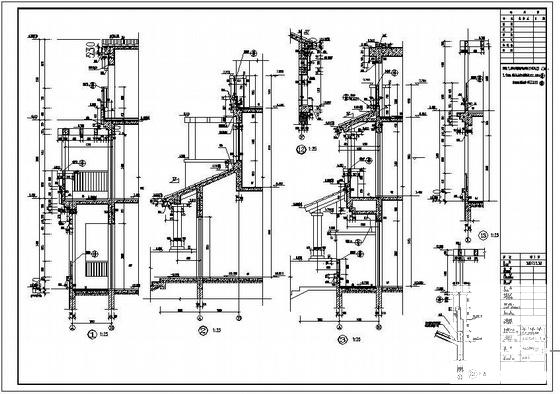

  • 别墅施工全套图 - 3
    别墅施工全套图 - 3

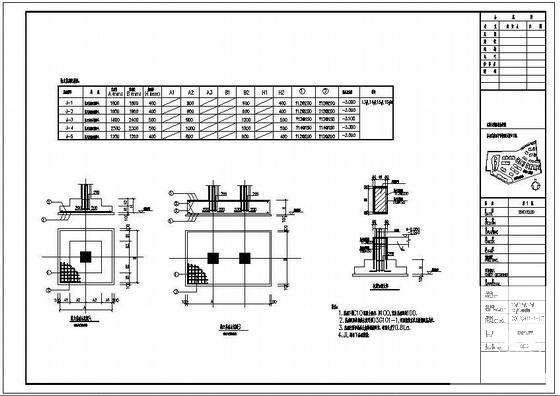

  • 别墅施工全套图 - 4
    别墅施工全套图 - 4
以上是部分截图,请下载附件后查看完整高清内容
