33层居住建筑配电系统设计施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：33层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 负荷等级：一级
- 防雷等级：第二类
- 火灾保护分级：一级
- 接地方式：TN-S
- 项目所在地：四川
- 强电设计： 供配电系统 , 低压配电
- 弱电设计：视频监控系统, 出入口控制系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统
附件详情
- 1、电气设计说明
- 2、 竖向配电干线 系统图
- 3、 配电箱系统 图
- 4、消防自动报警系统图
- 5、弱电系统图
附件详情
该附件是某33层居住建筑配电系统设计图纸。整个工程由01～05号楼和地下室组成。本子项为01号楼，共33层，建筑主体高度103.45m，属一类高层居住建筑，住宅共192户。
该附件主要是系统图设计，包含竖向配电干线系统图、配电箱系统、消防自动报警系统图设计、电话系统、网络系统、有线电视、可视对讲系统设计、视频监控系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

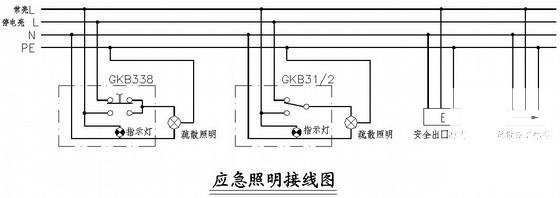

建筑施工图设计图纸 - 1 -

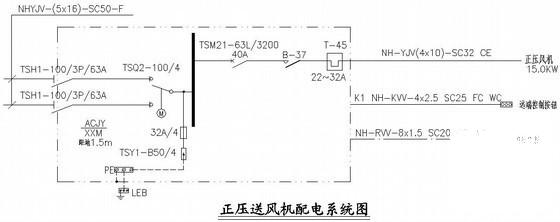

建筑施工图设计图纸 - 2 -

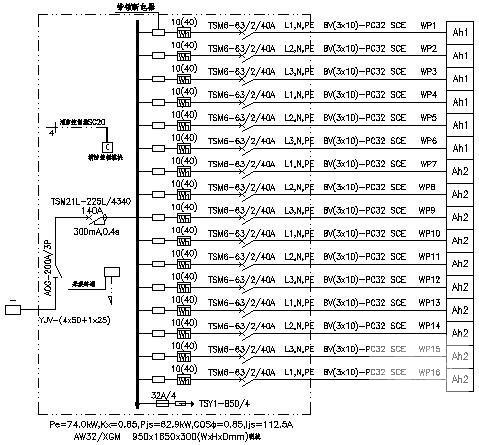

建筑施工图设计图纸 - 3 -

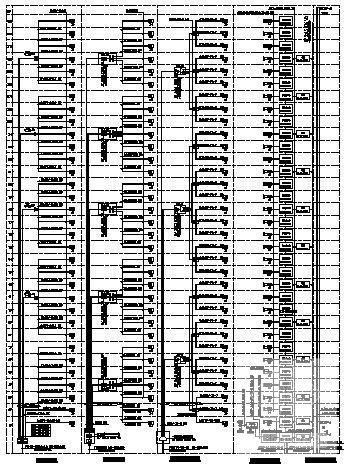

建筑施工图设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
