11层剪力墙住宅楼结构图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:人防
  • 参考图纸:17张
  • 设计年代:近代

附件详情

上海某剪力墙住宅结构图
该资料为:上海某剪力墙住宅结构图
基本风压:0.55KN/平方米
基本雪压:0.20KN/平方米
抗震设防烈度:7度,普通剪力墙的抗震等级为三级,短肢剪力墙的抗震等级为二级。
设计基准期为50年,设计合理使用年限为50年。
该资料包含:
结构设计及施工总说明、结构构造详图、地下室及坡道平面布置图、节点配筋图、桩位平面布置图、桩基施工说明、剪力墙 平面布置图 、Q配筋详图、各层模板图、各层梁、板、节点配筋图、屋面模板图、屋面梁、板、节点配筋图、机房梁、板配筋图、楼梯间屋面梁、板配筋图、机房屋面及构架梁、板配筋图、机房屋面及构架节点配筋图、GJKL5(4B)、GJKL6(3B)配筋立面图、楼梯结构图共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

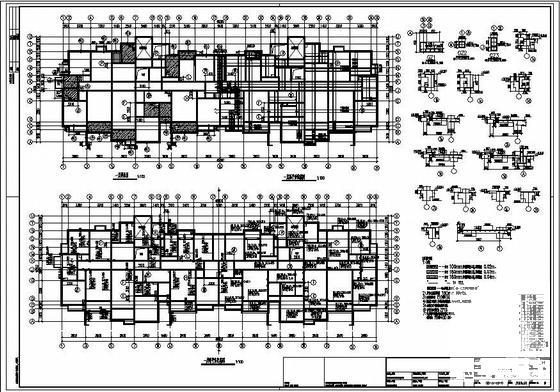

  • 剪力墙住宅楼结构图 - 1
    剪力墙住宅楼结构图 - 1

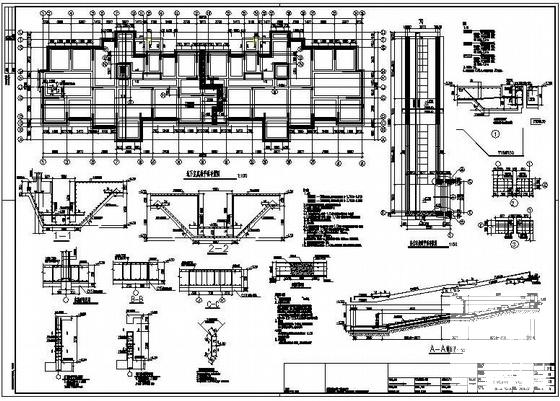

  • 剪力墙住宅楼结构图 - 2
    剪力墙住宅楼结构图 - 2

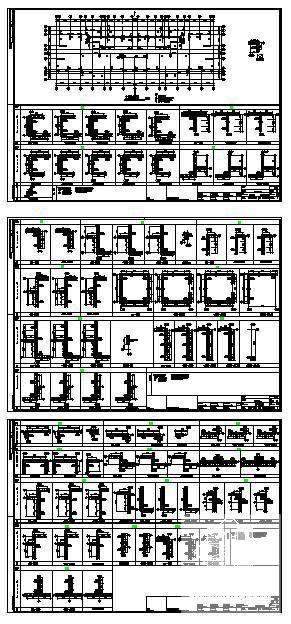

  • 剪力墙住宅楼结构图 - 3
    剪力墙住宅楼结构图 - 3

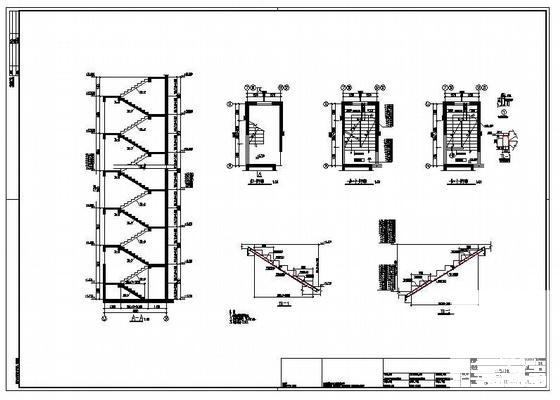

  • 剪力墙住宅楼结构图 - 4
    剪力墙住宅楼结构图 - 4
以上是部分截图,请下载附件后查看完整高清内容
