32层剪力墙住宅楼结构图纸（A、B两栋）

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：32层
建筑地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：甲级
抗震设防烈度：7度抗震
风压：0.35kN/平方米
雪压：0.35kN/平方米
地下室功能：车库,设备用房
设计年代：近代

附件详情

该项目是广州某32层剪力墙住宅项目，地下两层，采用钻孔旋挖灌注桩，基础设计等级为甲级，抗震设防烈度为6度，场地为Ⅰ类，包含A、B两栋。
包括：结构设计总说明，现浇混凝土空腹楼盖结构总说明，钻孔旋挖灌注桩设计说明，钻孔旋挖灌注桩平面布置图，桩帽平面布置图，地下室地梁配筋图，地下室墙、柱布置图，各层板配筋图，各层梁配筋图，楼梯详图等共计38张图。
2月。

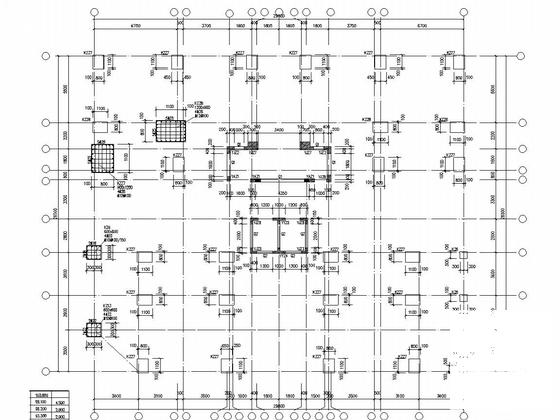

柱帽平面图

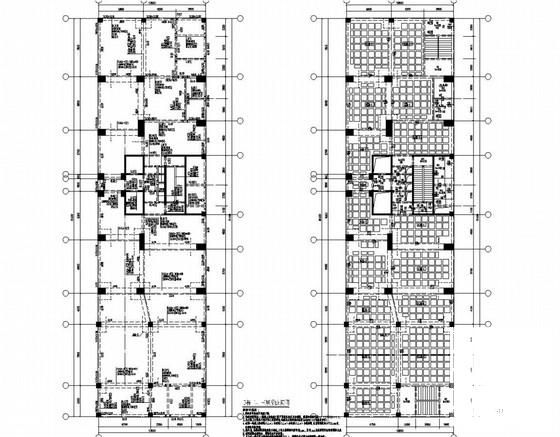

二、三层梁配筋图

墙柱平面布置图

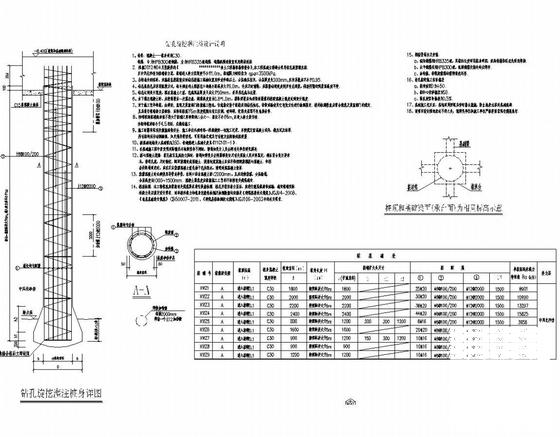

钻孔旋挖灌注桩详图

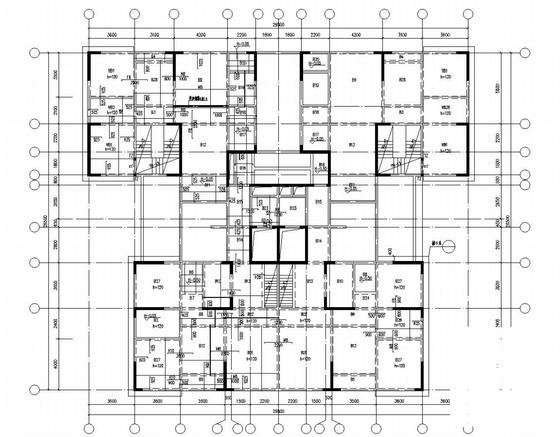

板配筋图

主梁配筋构造详图

飘窗配筋平面

楼梯详图

B栋一层板配筋图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
