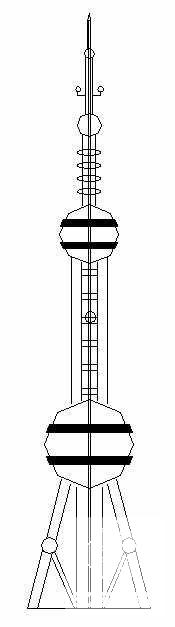

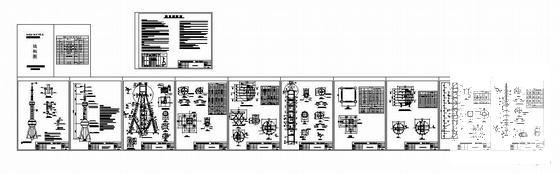

某30米仿东方明珠式不锈钢工艺塔 建筑施工 图

工程所用钢管采用20#钢，角钢、板材均采用Q235钢，其质量标准应符合
《碳素结构钢》（GB700-88）之规定。无缝钢管采用20号钢，其质量标准应符合
《优质碳素结构钢技术条件》（GB699-88）之规定。
焊条采用E43型，其质量标准应符合《碳钢焊条》（GB5117-85）之规定。
连接螺栓除注明外，均采用C级六角头螺栓，螺栓、螺母、垫圈的质量标准
应符合《C级六角头螺栓》（GB5780-86）、《C级I型六角螺母》（GB41-86）、
《C级平垫圈》（GB95-85）之规定。
三、制造和运输：
1、钢塔构件的制造，除应遵守施工图中注明的规定外，尚应遵守《钢结构
工程施工及验收规范》（GB50205-2001）中有关规定和《广播电视钢塔桅制造技
术条件》（GY65-89）中有关规定。
2、构件制造前，必须放样确定和校核图纸中的尺寸，制造后严格进行质量
检查。
3、铁塔主材不允许对接，辅材定尺内不准对接，GSM抱杆、微波抱杆不能
对接。
