13层交警指挥中心办公楼建筑结构CAD施工图纸

  • 办公楼类型:行政办公楼
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:12080平方米
  • 建筑高度:49.95m
  • 地上层数:13层
  • 地下层数:1层
  • 地下室建筑设计面积:1629平方米
  • 设计效果图:无

附件详情

该项目性质为高层综合办公楼。建筑物层数为地上13层,地下1层。总建筑面积为12080平方米,其中地下室为人防地下室面积1629平方米。建筑物地面高为49.95米,本建筑为框架结构,抗震设防裂度为7度。这份参考资料为建筑及结构图,均含有说明及各层建筑结构平面图及相关的结点详图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

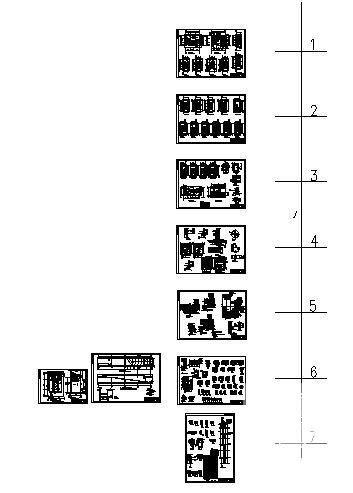

  • 13层交警指挥中心办公楼建筑结构CAD施工图纸 - 1
    第 1 张图

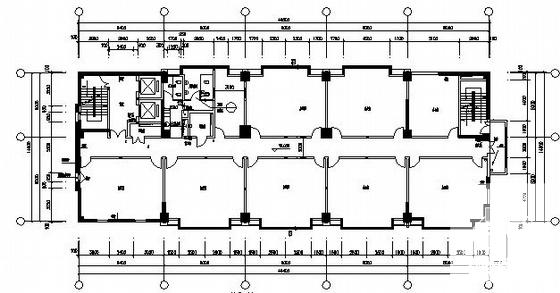

  • 13层交警指挥中心办公楼建筑结构CAD施工图纸 - 2
    第 2 张图

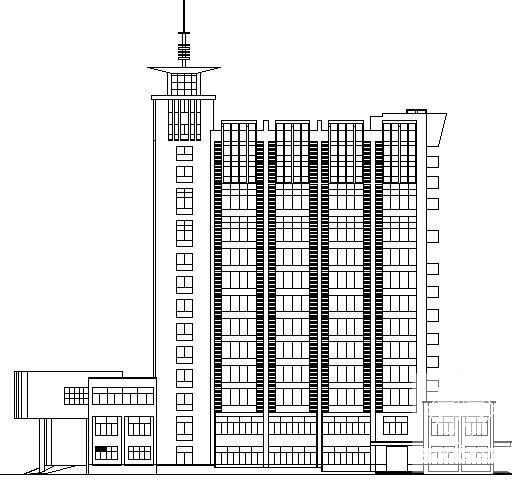

  • 13层交警指挥中心办公楼建筑结构CAD施工图纸 - 3
    第 3 张图

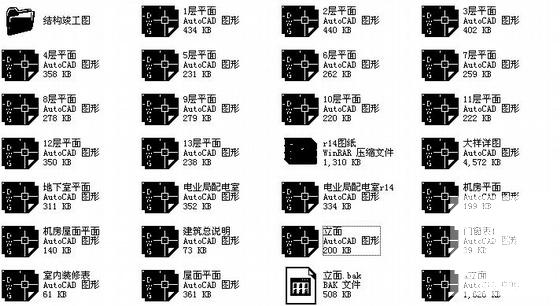

  • 13层交警指挥中心办公楼建筑结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
