6层检察院办公楼建筑施工CAD图纸

附件详情

该资料为抚顺市某六层检察院办公楼全套 建筑施工
工程建筑面积约为:4996平方米、建筑设计结构形式为:框架结构、层数为: 6层、高度为: 24.7米
这份参考资料包括包括门窗表,建筑说明,总平面位置图,节点大样图,各层平面图,立面图,剖面图,门窗大样图,屋顶造型大样图,入口及雨篷大样图等,共15张图纸
设计功能包括:审讯室、休息大厅、办公室、大厅、会议室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

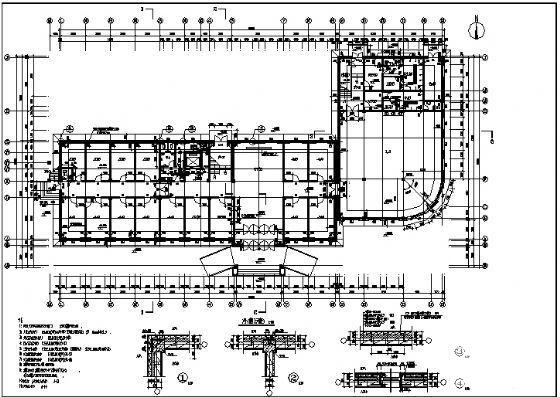

  • 6层检察院办公楼建筑施工CAD图纸 - 1
    第 1 张图

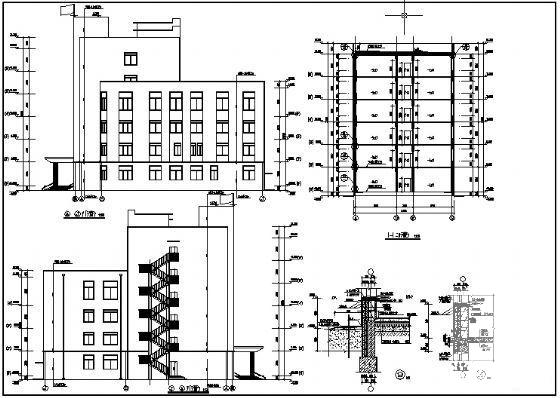

  • 6层检察院办公楼建筑施工CAD图纸 - 2
    第 2 张图

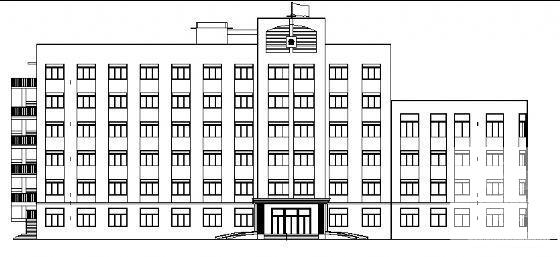

  • 6层检察院办公楼建筑施工CAD图纸 - 3
    第 3 张图

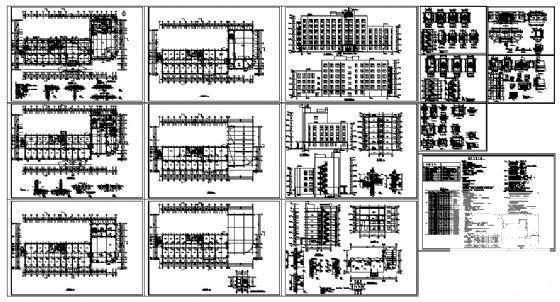

  • 6层检察院办公楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
