高层检察院建筑CAD施工图纸

资料简介
赚取积分

办公楼类型：行政办公楼
建筑高度类型：高层建筑
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
参考图纸：27张
建筑设计面积：19183平方米
建筑高度：58.8m
地上层数：16层
地下室建筑设计面积：1711平方米
设计效果图：有

附件详情

本图纸为某高层检察院施工图设计，有地下室，施工图设计共27张，另有效果图及幻灯片13张。
该项目为某市检察院办公大楼工程,总建筑面积 19183平方米 ;其中主楼12683，平方米;裙楼4357平方米;报告厅432平方米;地下室建筑面积 1711平方米.，该工程建筑高度58.8米,裙楼高度 19.2米;属于一类高层建筑,防火等级为二级.，地下室部分分为平战结合,战时六级人防,设800人二等人员隐蔽所,防火等级为一级.。

施工图包括施工设计说明、各层建筑平面图、立面、剖面图、卫生间、楼梯详图等。

图纸设计深度：施工图
建筑层数： 16
设计效果图：有

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

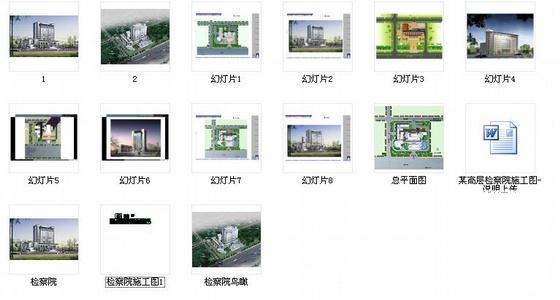

第 1 张图

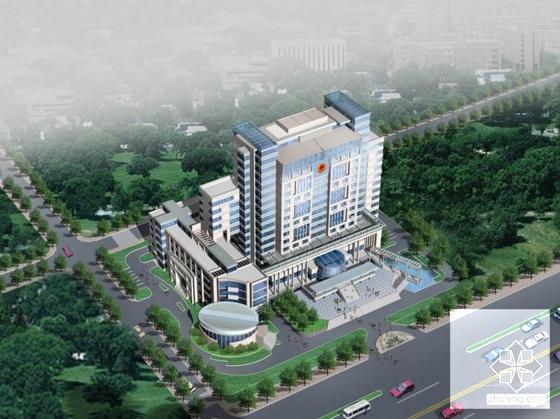

第 2 张图

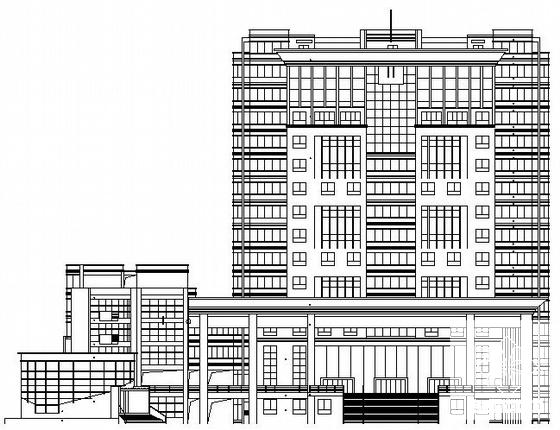

第 3 张图

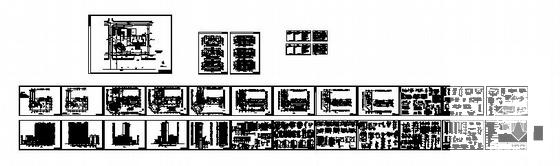

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
